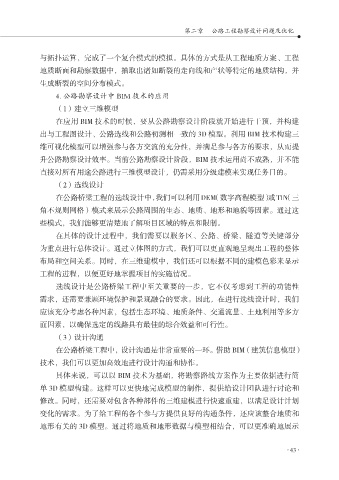

第二章 公路工程勘察设计问题及优化

与拓扑运算，完成了一个复合模式的模拟。具体的方式是从工程地质方案、工程
地质断面和勘察数据中，抽取出诸如断裂的走向线和产状等特定的地质结构，并
生成断裂的空间分布模式。
4. 公路勘察设计中 BIM 技术的应用
（1）建立三维模型

在应用 BIM 技术的时候，要从公路勘察设计阶段就开始进行干预，并构建
出与工程图设计、公路选线和公路初测相一致的 3D 模型。利用 BIM 技术构建三
维可视化模型可以增强参与各方交流的充分性，并满足参与各方的要求，从而提

升公路勘察设计效率。当前公路勘察设计阶段，BIM 技术运用尚不成熟，并不能
直接对所有用途公路进行三维模型设计，仍需采用分级建模来实现任务目的。
（2）选线设计
在公路桥梁工程的选线设计中，我们可以利用DEM（数字高程模型）或TIN（三
角不规则网格）模式来展示公路周围的生态、地质、地形和地貌等因素。通过这

些模式，我们能够更清楚地了解项目区域的特点和限制。
在具体的设计过程中，我们需要以服务区、公路、桥梁、隧道等关键部分
为重点进行总体设计。通过立体图的方式，我们可以更直观地呈现出工程的整体

布局和空间关系。同时，在三维建模中，我们还可以根据不同的建模色彩来显示
工程的进程，以便更好地掌握项目的实施情况。
选线设计是公路桥梁工程中至关重要的一步，它不仅考虑到工程的功能性
需求，还需要兼顾环境保护和景观融合的要求。因此，在进行选线设计时，我们
应该充分考虑各种因素，包括生态环境、地质条件、交通流量、土地利用等多方

面因素，以确保选定的线路具有最佳的综合效益和可行性。
（3）设计沟通
在公路桥梁工程中，设计沟通是非常重要的一环。借助 BIM（建筑信息模型）

技术，我们可以更加高效地进行设计沟通和协作。
具体来说，可以以 BIM 技术为基础，将勘察路线方案作为主要依据进行简
单 3D 模型构建。这样可以更快地完成模型的制作，提供给设计团队进行讨论和
修改。同时，还需要对包含各种部件的三维建模进行快速重建，以满足设计计划
变化的需求。为了给工程的各个参与方提供良好的沟通条件，还应该整合地质和

地形有关的 3D 模型。通过将地质和地形数据与模型相结合，可以更准确地展示
