Page 101 - 公路桥梁养护与管理

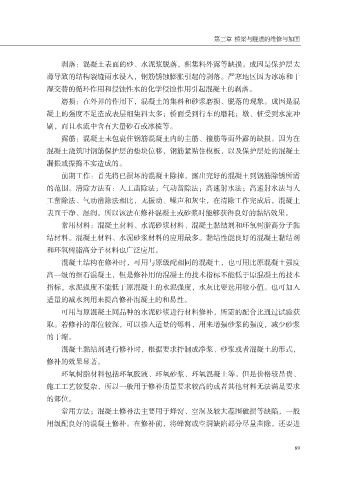

第三章 桥梁与隧道的维修与加固

剥落：混凝土表面的砂、水泥浆脱落，粗集料外露等缺损。成因是保护层太
薄导致的结构裂缝雨水浸入，钢筋锈蚀膨胀引起的剥落。严寒地区因为冰冻和干
湿交替的循环作用和侵蚀性水的化学侵蚀作用引起混凝土的剥落。

磨损：在外界的作用下，混凝土的集料和砂浆磨损、脱落的现象。成因是混
凝土的强度不足造成表层细集料太多；桥面受到行车的磨耗；墩、桩受到水流冲
刷，而且水流中含有大量砂石或冰棱等。
露筋：混凝土未包裹住钢筋混凝土内的主筋、箍筋等而外露的缺损。因为在

混凝土浇筑时钢筋保护层的垫块位移，钢筋紧贴住模板，以及保护层处的混凝土
漏振或振捣不实造成的。
前期工作：首先将已损坏的混凝土除掉，露出完好的混凝土到钢筋除锈所需
的范围。清除方法有：人工凿除法；气动凿除法；高速射水法；高速射水法与人

工凿除法、气动凿除法相比，无振动、噪声和灰尘，在清除工作完成后，混凝土
表面干净、湿润。所以该法在修补混凝土或砂浆时能够获得良好的黏结效果。
常用材料：混凝土材料、水泥砂浆材料、混凝土黏结剂和环氧树脂高分子黏
结材料。混凝土材料、水泥砂浆材料的应用最多。黏结性能良好的混凝土黏结剂

和环氧树脂高分子材料也广泛应用。
混凝土结构在修补时，可用与原级配相同的混凝土，也可用比原混凝土强度
高一级的细石混凝土，但是修补用的混凝土的技术指标不能低于原混凝土的技术
指标，水泥强度不能低于原混凝土的水泥强度，水灰比要选用较小值。也可加入

适量的减水剂用来提高修补混凝土的和易性。
可用与原混凝土同品种的水泥砂浆进行材料修补，所需的配合比通过试验获
取。若修补的部位较深，可以掺入适量的砾料，用来增强砂浆的强度，减少砂浆
的干缩。

混凝土黏结剂进行修补时，根据要求拌制成净浆、砂浆或者混凝土的形式，
修补的效果显著。
环氧树脂材料包括环氧胶液、环氧砂浆、环氧混凝土等。但是价格较昂贵、
施工工艺较复杂，所以一般用于修补质量要求较高的或者其他材料无法满足要求

的部位。
常用方法；混凝土修补法主要用于蜂窝、空洞及较大范围破损等缺陷，一般
用级配良好的混凝土修补。在修补前，将蜂窝或空洞缺陷部分尽量凿除，还要进

89
