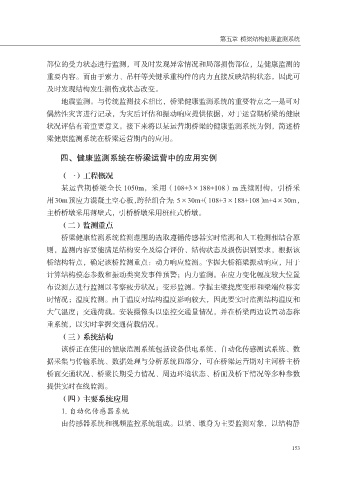

第五章 桥梁结构健康监测系统

部位的受力状态进行监测，可及时发现异常情况和局部损伤部位，是健康监测的
重要内容。而由于索力、吊杆等关键承重构件的内力直接反映结构状态，因此可
及时发现结构发生损伤或状态改变。

地震监测。与传统监测技术相比，桥梁健康监测系统的重要特点之一是可对
偶然性灾害进行记录，为灾后评估和振动响应提供依据，对于运营期桥梁的健康
状况评估有着重要意义。接下来将以某运营期桥梁的健康监测系统为例，简述桥
梁健康监测系统在桥梁运营期内的应用。

四、健康监测系统在桥梁运营中的应用实例

（一）工程概况
某运营期桥梁全长 1050m，采用（108+3×188+108）m 连续刚构，引桥采

用30m预应力混凝土空心板，跨径组合为：5×30m+（108+3×188+108）m+4×30m，
主桥桥墩采用薄壁式，引桥桥墩采用桩柱式桥墩。
（二）监测重点
桥梁健康监测系统监测范围的选取遵循传感器实时监测和人工检测相结合原

则，监测内容要能满足结构安全及综合评价、结构状态及损伤识别要求，根据该
桥结构特点，确定该桥监测重点：动力响应监测。掌握大桥箱梁振动响应，用于
计算结构模态参数和振动类突发事件预警；内力监测。在应力变化幅度较大位置
布设测点进行监测以考察疲劳状况；变形监测。掌握主梁挠度变形和梁端位移实

时情况；温度监测。由于温度对结构温度影响较大，因此要实时监测结构温度和
大气温度；交通荷载。安装摄像头以监控交通量情况，并在桥梁两边设置动态称
重系统，以实时掌握交通荷载情况。
（三）系统结构

该桥正在使用的健康监测系统包括设备供电系统、自动化传感测试系统、数
据采集与传输系统、数据处理与分析系统四部分，可在桥梁运营期对主河桥主桥
桥面交通状况、桥梁长期受力情况、周边环境状态、桥面及桥下情况等多种参数
提供实时在线监测。

（四）主要系统应用
1. 自动化传感器系统
由传感器系统和视频监控系统组成。以梁、墩身为主要监测对象，以结构静
