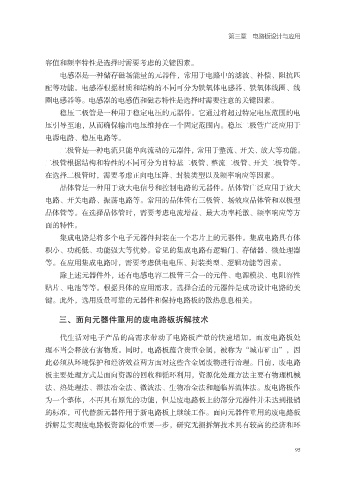

Page 109 - 现代电子技术及应用研究

第三章 电路板设计与应用

容值和频率特性是选择时需要考虑的关键因素。
电感器是一种储存磁场能量的元器件，常用于电路中的滤波、补偿、阻抗匹
配等功能。电感器根据材质和结构的不同可分为铁氧体电感器、铁氧体线圈、线
圈电感器等。电感器的电感值和磁芯特性是选择时需要注意的关键因素。

稳压二极管是一种用于稳定电压的元器件。它通过将超过特定电压范围的电
压引导至地，从而确保输出电压维持在一个固定范围内。稳压二极管广泛应用于
电源电路、稳压电路等。
二极管是一种电流只能单向流动的元器件，常用于整流、开关、放大等功能。

二极管根据结构和特性的不同可分为肖特基二极管、整流二极管、开关二极管等。
在选择二极管时，需要考虑正向电压降、封装类型以及频率响应等因素。
晶体管是一种用于放大电信号和控制电路的元器件。晶体管广泛应用于放大
电路、开关电路、振荡电路等。常用的晶体管有三极管、场效应晶体管和双极型

晶体管等。在选择晶体管时，需要考虑电流增益、最大功率耗散、频率响应等方
面的特性。
集成电路是将多个电子元器件封装在一个芯片上的元器件。集成电路具有体
积小、功耗低、功能强大等优势。常见的集成电路有逻辑门、存储器、微处理器

等。在应用集成电路时，需要考虑供电电压、封装类型、逻辑功能等因素。
除上述元器件外，还有电感电容二极管三合一的元件、电源模块、电阻容性
贴片、电池等等。根据具体的应用需求，选择合适的元器件是成功设计电路的关
键。此外，选用质量可靠的元器件和保持电路板的散热息息相关。

三、面向元器件重用的废电路板拆解技术

代生活对电子产品的高需求带动了电路板产量的快速增加，而废电路板处
理不当会释放有害物质。同时，电路板蕴含贵重金属，被称为“城市矿山”，因
此必须从环境保护和经济效益两方面对这些含金属废物进行治理。目前，废电路

板主要处理方式是面向资源的回收和循环利用，资源化处理方法主要有物理机械
法、热处理法、湿法冶金法、微波法、生物冶金法和超临界流体法。废电路板作
为一个整体，不再具有原先的功能，但是废电路板上的部分元器件并未达到报销

的标准，可代替新元器件用于新电路板上继续工作。面向元器件重用的废电路板
拆解是实现废电路板资源化的重要一步，研究无损拆解技术具有较高的经济和环

95
