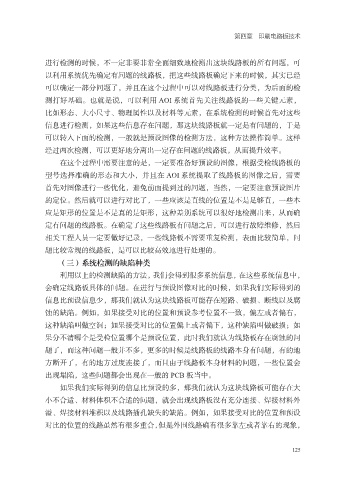

第四章 印刷电路板技术

进行检测的时候，不一定非要非常全面细致地检测出这块线路板的所有问题，可
以利用系统优先确定有问题的线路板，把这些线路板确定下来的时候，其实已经
可以确定一部分问题了，并且在这个过程中可以对线路板进行分类，为后面的检
测打好基础。也就是说，可以利用 AOI 系统首先关注线路板的一些关键元素，

比如形态、大小尺寸、物理属性以及材料等元素，在系统检测的时候首先对这些
信息进行检测，如果这些信息存在问题，那这块线路板就一定是有问题的，于是
可以转入下面的检测，一般就是预设图像的检测方法，这种方法操作简单。这样
经过两次检测，可以更好地分离出一定存在问题的线路板，从而提升效率。

在这个过程中需要注意的是，一定要准备好预设的图像，根据受检线路板的
型号选择准确的形态和大小，并且在 AOI 系统提取了线路板的图像之后，需要
首先对图像进行一些优化，避免前面提到过的问题，当然，一定要注意预设图片
的定位。然后就可以进行对比了，一些应该是直线的位置是不是足够直，一些本

应是矩形的位置是不是真的是矩形，这种差别系统可以很好地检测出来，从而确
定有问题的线路板。在确定了这些线路板有问题之后，可以进行故障维修，然后
相关工程人员一定要做好记录，一些线路板不需要重复检测，表面比较简单，问
题比较常规的线路板，是可以比较高效地进行处理的。

（三）系统检测的缺陷种类
利用以上的检测缺陷的方法，我们会得到很多系统信息，在这些系统信息中，
会确定线路板具体的问题。在进行与预设图像对比的时候，如果我们实际得到的
信息比预设信息少，那我们就认为这块线路板可能存在短路、破损、断线以及腐

蚀的缺陷。例如，如果接受对比的位置和预设参考位置不一致，偏左或者偏右，
这种缺陷叫做空洞；如果接受对比的位置偏上或者偏下，这种缺陷叫做破损；如
果分不清哪个是受检位置哪个是预设位置，此时我们就认为线路板存在腐蚀的问
题了，而这种问题一般并不多，更多的时候是线路板的线路本身有问题，有的地

方断开了，有的地方过度连接了，而且由于线路板本身材料的问题，一些位置会
出现塌陷，这些问题都会出现在一般的 PCB 板当中。
如果我们实际得到的信息比预设的多，那我们就认为这块线路板可能存在大
小不合适、材料体积不合适的问题，就会出现线路板没有充分连接、焊接材料外

溢、焊接材料堆积以及线路插孔缺失的缺陷。例如，如果接受对比的位置和预设
对比的位置的线路虽然有很多重合，但是外围线路确有很多靠左或者靠右的现象，
