Page 64 - 现代电子技术及应用研究

Research on Modern Electronic Technology and Application
现代电子技术及应用研究

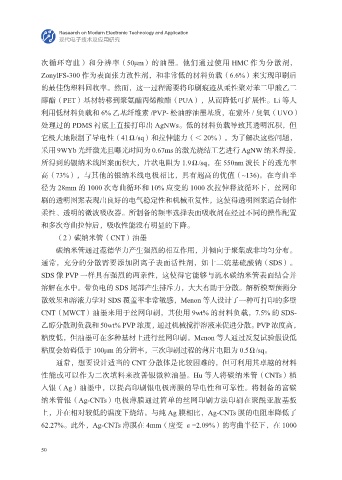

次循环弯曲）和分辨率（50μm）的油墨。他们通过使用 HMC 作为分散剂，
ZonylFS-300 作为表面张力改性剂，和非常低的材料负载（6.6%）来实现印刷后
的最佳伪塑料回收率。然而，这一过程需要将印刷痕迹从柔性聚对苯二甲酸乙二
醇酯（PET）基材转移到聚氨酯丙烯酸酯（PUA），从而降低可扩展性。Li 等人

利用低材料负载和 6% 乙基纤维素 /PVP- 松油醇油墨基质，在紫外 / 臭氧（UVO）
处理过的 PDMS 衬底上直接打印出 AgNWs。低的材料负载导致其透明沉积，但
它极大地限制了导电性（41Ω/sq）和拉伸能力（＜ 20%）。为了解决这些问题，
采用 9WYb 光纤激光且曝光时间为 0.67ms 的激光烧结工艺进行 AgNW 纳米焊接，

所得到的银纳米线图案面积大，片状电阻为 1.9Ω/sq，在 550nm 波长下的透光率
高（73%），与其他的银纳米线电极相比，具有超高的优值（~136)。在弯曲半
径为 28mm 的 1000 次弯曲循环和 10% 应变的 1000 次拉伸释放循环下，丝网印
刷的透明图案表现出良好的电气稳定性和机械重复性，这使得透明图案适合制作

柔性、透明的微波吸收器。所制备的频率选择表面吸收剂在经过不同的操作配置
和多次弯曲拉伸后，吸收性能没有明显的下降。
（2）碳纳米管（CNT）油墨
碳纳米管通过范德华力产生强烈的相互作用，并倾向于聚集成非均匀分布。

通常，充分的分散需要添加阴离子表面活性剂，如十二烷基硫酸钠（SDS）。
SDS 像 PVP 一样具有强烈的两亲性，这使得它能够与疏水碳纳米管表面结合并
溶解在水中。带负电的 SDS 尾部产生排斥力，大大有助于分散。解析模型预测分
散效果和溶液力学对 SDS 覆盖率非常敏感，Menon 等人设计了一种可打印的多壁
CNT（MWCT）油墨来用于丝网印刷，其使用 9wt% 的材料负载，7.5% 的 SDS-

乙醇分散剂负载和 50wt% PVP 浓度，通过机械搅拌溶液来促进分散。PVP 浓度高，
粘度低，但油墨可在多种基材上进行丝网印刷。Menon 等人通过反复试验假设低
粘度会妨碍低于 100μm 的分辨率，三次印刷过程的薄片电阻为 0.5Ω/sq。

通常，想要设计适当的 CNT 分散体是比较困难的，但可利用其卓越的材料
性能或可以作为二次填料来改善银微粒油墨。Hu 等人将碳纳米管（CNTs）植
入银（Ag）油墨中，以提高印刷银电极薄膜的导电性和可靠性。将制备的富碳
纳米管银（Ag-CNTs）电极薄膜通过简单的丝网印刷方法印刷在聚酰亚胺基板

上，并在相对较低的温度下烧结。与纯 Ag 膜相比，Ag-CNTs 膜的电阻率降低了
62.27%。此外，Ag-CNTs 薄膜在 4mm（应变 ε=2.09%）的弯曲半径下，在 1000

50
