机械工程及自动化创新研究

第二节 智能阀门设计与控制方法

一、智能阀门定位器控制系统设计

传统阀门多用手动调节，且需现场调整来适应生产要求。然而在一些操作不

方便或有害物质存在的地方，无法用手动调节。因此，研究智能阀门定位器具有
十分重要的现实意义。设计了一种基于 MSP430 的智能阀门定位器控制系统。该
系统实现了阀门控制参数的自整定，可自动设定阀门动作所必需的全部参数，包

括：阀门的零点和量程，作用方向；阀门的动作速度；参数 KP、KI、KD 的值
及死区；阀门的全开和全关时间等。该系统提高了阀门定位器的控制精度和定位
速度，具有广阔的应用前景。
（一）系统方案设计
设计的系统主要由控制核心、通信、LCD 显示及按键输入、采样、阀位反馈、

电气转换等模块构成。
1. 控制核心模块
本系统是以 MSP430F149 单片机作为核心控制器，利用其片内外设和数据处

理功能进行设计的。4~20mA 电流为整个系统的输入，采用二线制（工业标准的
4~20mA 电流信号）结构。电源和控制信号线共享两根导线，其电源本身取自信
号线。通过 4~20mA 采样电路，实现控制信号的采样，并将其作为阀门工作设定
值。系统结构如图 4-2 所示。

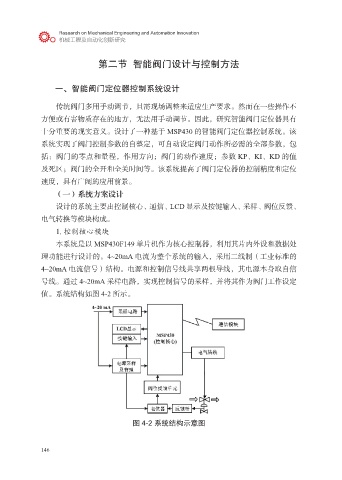

图 4-2 系统结构示意图

146
