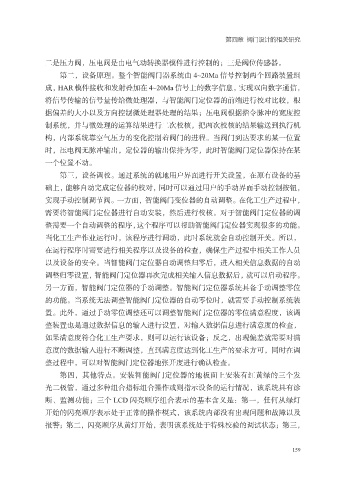

第四章 阀门设计的相关研究

二是压力阀，压电阀是由电气动转换器模件进行控制的；三是阀位传感器。
第二，设备原理。整个智能阀门器系统由 4~20Ma 信号控制两个回路装置组
成，HAR 模件接收和发射叠加在 4~20Ma 信号上的数字信息，实现双向数字通信，
将信号传输的信号量传给微处理器，与智能阀门定位器的前端进行校对比较，根

据偏差的大小以及方向控制微处理器处理的结果；压电阀根据指令脉冲的宽度控
制系统，并与微处理的运算结果进行二次校核，把两次校核的结果输送到执行机
构，内部系统靠空气压力的变化控制着阀门的进程。当阀门到达要求的某一位置
时，压电阀无脉冲输出，定位器的输出保持为零，此时智能阀门定位器保持在某

一个位置不动。
第三，设备调校。通过系统的就地用户界面进行开关设置，在原有设备的基
础上，能够自动完成定位器的校对，同时可以通过用户的手动界面手动控制按钮，
实现手动控制调节阀。一方面，智能阀门变位器的自动调整。在化工生产过程中，

需要将智能阀门定位器进行自动安装，然后进行校核。对于智能阀门定位器的调
整需要一个自动调整的程序，这个程序可以帮助智能阀门定位器实现很多的功能。
当化工生产作业运行时，该程序进行调动，此时系统就会自动控制开关。所以，
在运行程序时需要进行相关程序以及设备的检查，确保生产过程中相关工作人员

以及设备的安全。当智能阀门定位器自动调整归零后，进入相关信息数据的自动
调整归零设置，智能阀门定位器再次完成相关输入信息数据后，就可以启动程序。
另一方面，智能阀门定位器的手动调整。智能阀门定位器系统具备手动调整零位
的功能。当系统无法调整智能阀门定位器的自动零位时，就需要手动控制系统装

置。此外，通过手动零位调整还可以调整智能阀门定位器的零位满意程度，该调
整装置也是通过数据信息的输入进行设置，对输入数据信息进行满意度的检查，
如果满意度符合化工生产要求，则可以运行该设备；反之，出现偏差就需要对满
意度的数据输入进行不断调整，直到满意度达到化工生产的要求方可，同时在调

整过程中，可以对智能阀门定位器地张开度进行确认检查。
第四，其他特点。安装智能阀门定位器的地板面上安装有红黄绿的三个发
光二极管，通过多种组合指标组合操作或则指示设备的运行情况，该系统具有诊
断、监测功能；三个 LCD 闪亮顺序组合表示的基本含义是：第一，任何从绿灯
开始的闪亮顺序表示处于正常的操作模式，该系统内部没有出现问题和故障以及

报警；第二，闪亮顺序从黄灯开始，表明该系统处于特殊校验的调试状态；第三，

159
