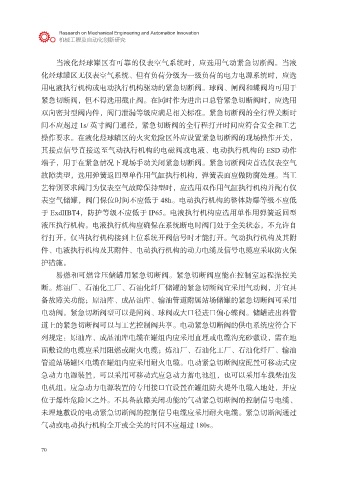

当液化烃球罐区有可靠的仪表空气系统时，应选用气动紧急切断阀。当液
化烃球罐区无仪表空气系统、但有负荷分级为一级负荷的电力电源系统时，应选
用电液执行机构或电动执行机构驱动的紧急切断阀。球阀、闸阀和蝶阀均可用于
紧急切断阀，但不得选用截止阀。在同时作为进出口总管紧急切断阀时，应选用

双向密封型阀内件，阀门泄漏等级应满足相关标准。紧急切断阀的全行程关断时
间不应超过 1s/ 英寸阀门通径，紧急切断阀的全行程打开时间应符合安全和工艺
操作要求。在液化烃球罐区的火灾危险区外应设置紧急切断阀的现场操作开关，
其接点信号直接送至气动执行机构的电磁阀或电液、电动执行机构的 ESD 动作

端子，用于在紧急情况下现场手动关闭紧急切断阀。紧急切断阀应首选仪表空气
故障类型，选用弹簧返回型单作用气缸执行机构，弹簧表面应做防腐处理。当工
艺特别要求阀门为仪表空气故障保持型时，应选用双作用气缸执行机构并配有仪
表空气储罐，阀门保位时间不应低于 48h。电动执行机构的整体防爆等级不应低

于 ExdIIBT4，防护等级不应低于 IP65。电液执行机构应选用单作用弹簧返回型
液压执行机构。电液执行机构应确保在系统断电时阀门处于全关状态，不允许自
行打开，仅当执行机构接到上位系统开阀信号时才能打开。气动执行机构及其附
件、电液执行机构及其附件、电动执行机构的动力电缆及信号电缆应采取防火保

护措施。
易燃和可燃常压储罐用紧急切断阀。紧急切断阀应能在控制室远程操控关
断。炼油厂、石油化工厂、石油化纤厂储罐的紧急切断阀宜采用气动阀，并宜具
备故障关功能；原油库、成品油库、输油管道附属站场储罐的紧急切断阀可采用

电动阀。紧急切断阀型可以是闸阀、球阀或大口径进口偏心蝶阀。储罐进出料管
道上的紧急切断阀可以与工艺控制阀共享。电动紧急切断阀的供电系统应符合下
列规定：原油库、成品油库电缆在罐组内应采用直埋或电缆沟充砂敷设，需在地
面敷设的电缆应采用阻燃或耐火电缆；炼油厂、石油化工厂、石油化纤厂、输油

管道站场罐区电缆在罐组内应采用耐火电缆。电动紧急切断阀应配置可移动式应
急动力电源装置，可以采用可移动式应急动力蓄电池组，也可以采用车载柴油发
电机组。应急动力电源装置的专用接口宜设置在罐组防火堤外电缆入地处，并应
位于爆炸危险区之外。不具备故障关闭功能的气动紧急切断阀的控制信号电缆、

未埋地敷设的电动紧急切断阀的控制信号电缆应采用耐火电缆。紧急切断阀通过
气动或电动执行机构全开或全关的时间不应超过 180s。
