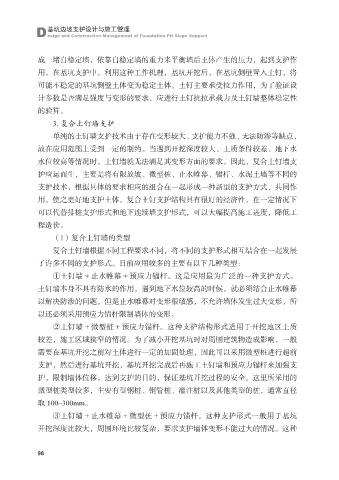

Page 106 - 基坑边坡支护设计与施工管理

D 基坑边坡支护设计与施工管理
esign and Construction Management of Foundation Pit Slope Support

成一堵自稳定墙，依靠自稳定墙的重力来平衡墙后土体产生的压力，起到支护作
用。在基坑支护中，利用这种工作机理，基坑开挖后，在基坑侧壁置入土钉，将
可能不稳定的基坑侧壁土体变为稳定土体。土钉主要承受拉力作用，为了验证设

计参数是否满足强度与变形的要求，应进行土钉抗拉承载力及土钉墙整体稳定性
的验算。
3. 复合土钉墙支护
单纯的土钉墙支护技术由于存在变形较大、支护能力不强、无法防渗等缺点，

故在应用范围上受到一定的制约。当遇到开挖深度较大、土质条件较差、地下水
水位较高等情况时，土钉墙就无法满足其变形方面的要求。因此，复合土钉墙支
护应运而生，主要是将有限放坡、微型桩、止水帷幕、锚杆、水泥土墙等不同的
支护技术，根据具体的要求相应的组合在一起形成一种新型的支护方式，共同作

用，使之更好地支护土体。复合土钉支护结构具有很好的经济性，在一定情况下
可以代替排桩支护形式和地下连续墙支护形式，可以大幅提高施工进度，降低工
程造价。
（1）复合土钉墙的类型

复合土钉墙根据不同工程要求不同，将不同的支护形式相互结合在一起发展
了许多不同的支护形式。目前应用较多的主要有以下几种类型：
①土钉墙 + 止水帷幕 + 预应力锚杆。这是应用最为广泛的一种支护方式。
土钉墙本身不具有防水的作用，遇到地下水位较高的时候，就必须结合止水帷幕

以解决防渗的问题，但是止水帷幕对变形很敏感，不允许墙体发生过大变形，所
以还必须采用预应力锚杆限制墙体的变形。
②土钉墙 + 微型桩 + 预应力锚杆。这种支护结构形式适用于开挖地区土质
较差，施工区域狭窄的情况。为了减小开挖基坑时对周围建筑物造成影响，一般

需要在基坑开挖之前对土体进行一定的加固处理，因此可以采用微型桩进行超前
支护，然后进行基坑开挖，基坑开挖完成后再施工土钉墙和预应力锚杆来加强支
护，限制墙体位移，达到支护的目的，保证基坑开挖过程的安全。这里所采用的
微型桩类型较多，主要有型钢桩、钢管桩、灌注桩以及其他类型的桩，通常直径

取 100~300mm。
③土钉墙 + 止水帷幕 + 微型桩 + 预应力锚杆。这种支护形式一般用于基坑
开挖深度比较大，周围环境比较复杂，要求支护墙体变形不能过大的情况。这种
