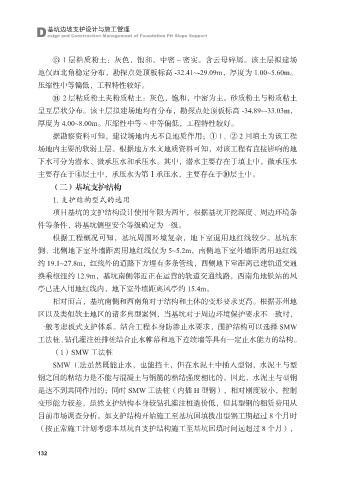

Page 140 - 基坑边坡支护设计与施工管理

D 基坑边坡支护设计与施工管理
esign and Construction Management of Foundation Pit Slope Support

1 层粘质粉土：灰色，饱和，中密 ~ 密实。含云母碎屑。该土层拟建场
地仅西北角稳定分布，勘探点处顶板标高 -32.41~-29.09m，厚度为 1.00~5.60m。
压缩性中等偏低，工程特性较好。

2 层粘质粉土夹粉质粘土：灰色，饱和，中密为主。砂质粉土与粉质粘土
呈互层状分布。该土层拟建场地均有分布，勘探点处顶板标高 -34.89~-33.03m，
厚度为 4.00~8.00m。压缩性中等 ~ 中等偏低，工程特性较好。
据勘察资料可知，建设场地内无不良地质作用；① 1、② 2 回填土为该工程

场地内主要的软弱土层。根据地方水文地质资料可知，对该工程有直接影响的地
下水可分为潜水、微承压水和承压水。其中，潜水主要存在于填土中，微承压水
主要存在于④层土中，承压水为第Ⅰ承压水，主要存在于⑩层土中。
（二）基坑支护结构

1. 支护结构型式的选用
项目基坑的支护结构设计使用年限为两年，根据基坑开挖深度、周边环境条
件等条件，将基坑侧壁安全等级确定为一级。
根据工程概况可知，基坑周围环境复杂，地下室退用地红线较少。基坑东

侧、北侧地下室外墙距离用地红线仅为 5~5.2m，南侧地下室外墙距离用地红线
约 19.1~27.8m，红线外的道路下方埋有多条管线，西侧地下室距离已建轨道交通
换乘枢纽约 12.9m，基坑南侧邻近正在运营的轨道交通线路，西南角地铁站的风
亭已进入用地红线内，地下室外墙距离风亭约 15.4m。

相对而言，基坑南侧和西南角对于结构和土体的变形要求更高。根据苏州地
区以及类似软土地区的诸多典型案例，当基坑对于周边环境保护要求不一致时，
一般考虑板式支护体系。结合工程本身防渗止水要求，围护结构可以选择 SMW
工法桩、钻孔灌注桩排桩结合止水帷幕和地下连续墙等具有一定止水能力的结构。

（1）SMW 工法桩
SMW 工法虽然既能止水，也能挡土，但在水泥土中插入型钢，水泥土与型
钢之间的粘结力是不能与混凝土与钢筋的粘结强度相比的。因此，水泥土与型钢
是达不到共同作用的；同时 SMW 工法桩（内插 H 型钢），相对刚度较小，控制

变形能力较差，虽然支护结构本身较钻孔灌注桩造价低，但其型钢的租赁费用从
目前市场调查分析，如支护结构开始施工至基坑回填拨出型钢工期超过 8 个月时
（按正常施工计划考虑本基坑自支护结构施工至基坑回填时间远超过 8 个月），

132
