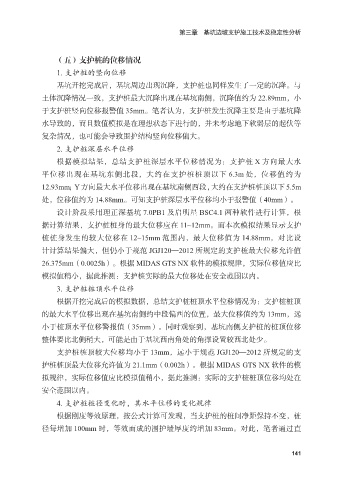

第三章 基坑边坡支护施工技术及稳定性分析
（五）支护桩的位移情况
1. 支护桩的竖向位移
基坑开挖完成后，基坑周边出现沉降，支护桩也同样发生了一定的沉降。与
土体沉降情况一致，支护桩最大沉降出现在基坑南侧，沉降值约为 22.89mm，小
于支护桩竖向位移报警值 35mm。笔者认为，支护桩发生沉降主要是由于基坑降
水导致的，而且数值模拟是在理想状态下进行的，并未考虑地下软弱层的起伏等
复杂情况，也可能会导致围护结构竖向位移偏大。
2. 支护桩深层水平位移
根据模拟结果，总结支护桩深层水平位移情况为：支护桩 X 方向最大水
平位移出现在基坑东侧北段，大约在支护桩桩顶以下 6.3m 处，位移值约为
12.93mm；Y 方向最大水平位移出现在基坑南侧西段，大约在支护桩桩顶以下 5.5m
处，位移值约为 14.88mm。可知支护桩深层水平位移均小于报警值（40mm）。
设计阶段采用理正深基坑 7.0PB1 及启明星 BSC4.1 两种软件进行计算，根
据计算结果，支护桩桩身的最大位移应在 11~12mm。而本次模拟结果显示支护
桩桩身发生的较大位移在 12~15mm 范围内，最大位移值为 14.88mm，对比设
计计算结果偏大，但仍小于规范 JGJ120—2012 所规定的支护桩最大位移允许值
26.375mm（0.0025h）。根据 MIDAS GTS NX 软件的模拟规律，实际位移值应比
模拟值稍小，据此推测：支护桩实际的最大位移处在安全范围以内。
3. 支护桩桩顶水平位移
根据开挖完成后的模拟数据，总结支护桩桩顶水平位移情况为：支护桩桩顶
的最大水平位移出现在基坑南侧约中段偏西的位置，最大位移值约为 13mm，远
小于桩顶水平位移警报值（35mm）。同时观察到，基坑南侧支护桩的桩顶位移
整体要比北侧稍大，可能是由于基坑西南角处的角撑设置较西北处少。
支护桩桩顶较大位移均小于 13mm，远小于规范 JGJ120—2012 所规定的支
护桩桩顶最大位移允许值为 21.1mm（0.002h）。根据 MIDAS GTS NX 软件的模
拟规律，实际位移值应比模拟值稍小，据此推测：实际的支护桩桩顶位移均处在
安全范围以内。
4. 支护桩桩径变化时，其水平位移的变化规律
根据刚度等效原理，按公式计算可发现，当支护桩的桩间净距保持不变，桩
径每增加 100mm 时，等效而成的围护墙厚度约增加 83mm。对此，笔者通过直
