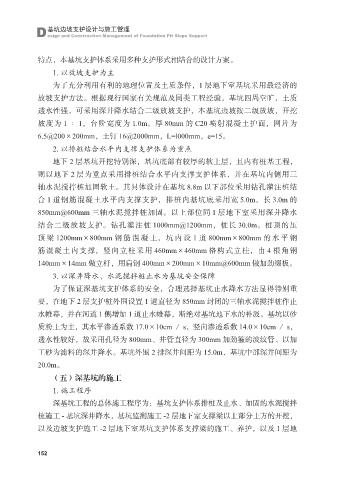

Page 160 - 基坑边坡支护设计与施工管理

D 基坑边坡支护设计与施工管理
esign and Construction Management of Foundation Pit Slope Support

特点，本基坑支护体系采用多种支护形式相结合的设计方案。
1. 以放坡支护为主
为了充分利用有利的地理位置及土质条件，1 层地下室基坑采用最经济的

放坡支护方法。根据现行国家有关规范及同类工程经验，基坑四周空旷，土质
透水性强，可采用深井降水结合二级放坡支护，本基坑边坡按二级放坡，开挖
坡度为 1 ∶ 1，台阶宽度为 1.0m。厚 80mm 的 C20 喷射混凝土护面，网片为
6.5@200×200mm，土钉 16@2000mm，L=l000mm，e=15。

2. 以排桩结合水平内支撑支护体系为重点
地下 2 层基坑开挖特别深，基坑底部有较厚的软土层，且内有桩基工程，
则以地下 2 层为重点采用排桩结合水平内支撑支护体系，并在基坑内侧用三
轴水泥搅拌桩加固软土。其具体设计在基坑 8.8m 以下部位采用钻孔灌注桩结

合 1 道钢筋混凝土水平内支撑支护，排桩内基坑底采用宽 5.0m，长 3.0m 的
850mm@600mm 三轴水泥搅拌桩加固。以上部位同 1 层地下室采用深井降水
结合二级放坡支护。钻孔灌注桩 1000mm@1200mm，桩长 30.0m。桩顶的压
顶梁 1200mm×800mm 钢筋混凝土，坑内设 1 道 800mm×800mm 的水平钢

筋混凝土内支撑，竖向立柱采用 460mm×460mm 格构式立柱，由 4 根角钢
140mm×14mm 做立杆，用扁钢 400mm×200mm×10mm@600mm 做加劲缀板。
3. 以深井降水、水泥搅拌桩止水为基坑安全保障
为了保证深基坑支护体系的安全，合理选择基坑止水降水方法显得特别重

要，在地下 2 层支护桩外围设置 1 道直径为 850mm 封闭的三轴水泥搅拌桩作止
水帷幕，并在河道 1 侧增加 1 道止水帷幕，断绝对基坑地下水的补汲。基坑以砂
质粉土为主，其水平渗透系数 17.0×10cm ／ s，竖向渗透系数 14.0×10cm ／ s，
透水性较好，故采用孔径为 800mm、井管直径为 300mm 加劲箍的波纹管、以加

工砂为滤料的深井降水。基坑外围 2 排深井间距为 15.0m，基坑中部深井间距为
20.0m。
（五）深基坑的施工
1. 施工程序

深基坑工程的总体施工程序为：基坑支护体系排桩及止水、加固的水泥搅拌
桩施工 - 基坑深井降水，基坑监测施工 -2 层地下室支撑梁以上部分土方的开挖，
以及边坡支护施工 -2 层地下室基坑支护体系支撑梁的施工、养护，以及 1 层地

152
