第三节 颗粒采样的实际应用

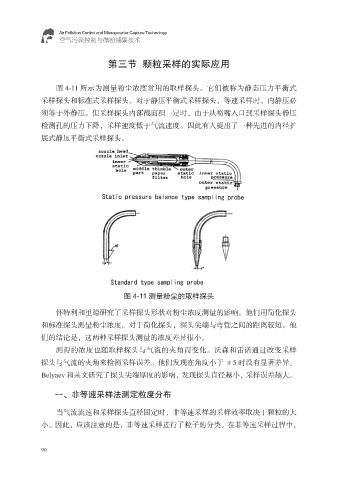

图 4-11 所示为测量粉尘浓度常用的取样探头。它们被称为静态压力平衡式
采样探头和标准式采样探头。对于静压平衡式采样探头，等速采样时，内静压必

须等于外静压。但采样探头内部截面积一定时，由于从喷嘴入口到采样探头静压
检测孔的压力下降，采样速度低于气流速度。因此有人提出了一种先进的内径扩
展式静压平衡式采样探头。

图 4-11 测量粉尘的取样探头

怀特利和里德研究了采样探头形状对粉尘浓度测量的影响。他们用简化探头
和标准探头测量粉尘浓度。对于简化探头，探头尖端与弯管之间的距离较短。他
们的结论是，这两种采样探头测量的浓度差异很小。
测得的浓度也随取样探头与气流的夹角而变化。沃森和雷诺通过改变采样
探头与气流的夹角来检测采样误差。他们发现在角度小于 ±5 时没有显著差异。

Belyaev 和莱文研究了探头尖端厚度的影响，发现探头直径越小，采样误差越大。

一、非等速采样法测定粒度分布

当气流流速和采样探头直径固定时，非等速采样的采样效率取决于颗粒的大
小。因此，应该注意的是，非等速采样进行了粒子的分类。在非等速采样过程中，
