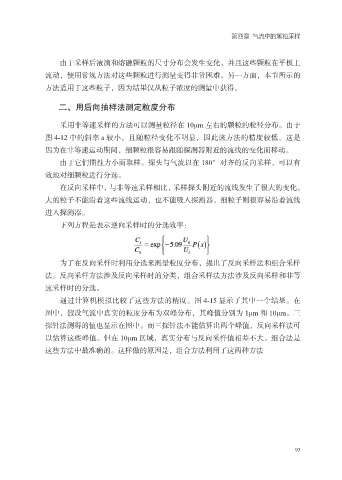

Page 103 - 空气污染控制与微粉捕集技术

第四章 气流中的颗粒采样

由于采样后液滴和熔融颗粒的尺寸分布会发生变化，并且这些颗粒在平板上
流动，使用常规方法对这些颗粒进行测量变得非常困难。另一方面，本节所示的
方法适用于这些粒子，因为结果仅从粒子浓度的测量中获得。

二、用后向抽样法测定粒度分布

采用非等速采样的方法可以测量粒径在 10μm 左右的颗粒的粒径分布。由于
图 4-12 中的斜率 a 较小，且随粒径变化不明显，因此该方法的精度较低。这是
因为在非等速运动期间，细颗粒很容易跟随探测器附近的流线的变化而移动。
由于它们惯性力小而取样。探头与气流以在 180°对齐的反向采样，可以有

效地对细颗粒进行分选。
在反向采样中，与非等速采样相比，采样探头附近的流线发生了很大的变化。
大的粒子不能沿着这些流线运动，也不能吸入探测器。细粒子则很容易沿着流线

进入探测器。
下列方程是表示逆向采样时的分选效率：

为了在反向采样时利用分选来测量粒度分布，提出了反向采样法和组合采样
法。反向采样方法涉及反向采样时的分类，组合采样法方法涉及反向采样和非等
速采样时的分选。
通过计算机模拟比较了这些方法的精度。图 4-15 显示了其中一个结果。在

图中，假设气流中真实的粒度分布为双峰分布，其峰值分别为 1μm 和 10μm。三
探针法测得的值也显示在图中。而三探针法不能估算出两个峰值，反向采样法可
以估算这些峰值。但在 10μm 区域，真实分布与反向采样值相差不大。组合法是
这些方法中最准确的。这样做的原因是，组合方法利用了这两种方法

93
