第二章 分级设备
④带壁面或叶片旋转的离心式。

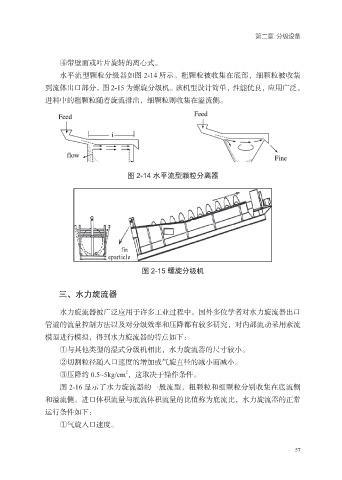

水平流型颗粒分级器如图 2-14 所示。粗颗粒被收集在底部，细颗粒被收集
到流体出口部分。图 2-15 为螺旋分级机。该机型设计简单，性能优良，应用广泛。
进料中的粗颗粒随着旋流排出，细颗粒则收集在溢流侧。
图 2-14 水平流型颗粒分离器
图 2-15 螺旋分级机
三、水力旋流器
水力旋流器被广泛应用于许多工业过程中。国外多位学者对水力旋流器出口
管道的流量控制方法以及对分级效率和压降都有较多研究，对内部流动采用紊流
模型进行模拟，得到水力旋流器的特点如下：
①与其他类型的湿式分级机相比，水力旋流器的尺寸较小。
②切割粒径随入口速度的增加或气旋直径的减小而减小。
2
③压降约 0.5~5kg/cm ，这取决于操作条件。
图 2-16 显示了水力旋流器的一般流型，粗颗粒和细颗粒分别收集在底流侧
和溢流侧。进口体积流量与底流体积流量的比值称为底流比，水力旋流器的正常
运行条件如下：
①气旋入口速度。
57
