第二章 分级设备
的典型分离效率曲线如图 2-17 所示。随着颗粒直径的减小，部分分离效率接近
底流率 Rd。

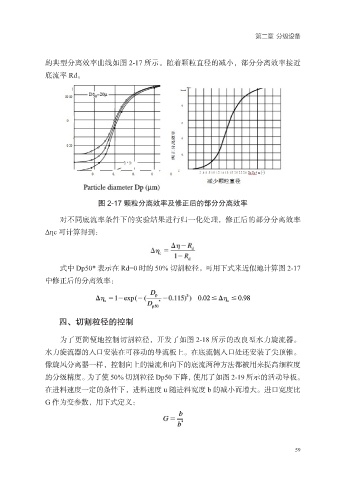

图 2-17 颗粒分离效率及修正后的部分分离效率
对不同底流率条件下的实验结果进行归一化处理，修正后的部分分离效率
Δηc 可计算得到：
式中 Dp50* 表示在 Rd=0 时的 50% 切割粒径。可用下式来近似地计算图 2-17
中修正后的分离效率：
四、切割粒径的控制
为了更简便地控制切割粒径，开发了如图 2-18 所示的改良型水力旋流器。
水力旋流器的入口安装在可移动的导流板上。在底流侧入口处还安装了尖顶锥。
像旋风分离器一样，控制向上的溢流和向下的底流两种方法都被用来提高细粒度
的分级精度。为了使 50% 切割粒径 Dp50 下降，使用了如图 2-19 所示的活动导板。
在进料速度一定的条件下，进料速度 u 随进料宽度 b 的减小而增大。进口宽度比
G 作为变参数，用下式定义：
59
