G 的值在标准情况下等于 1。由于离心力增大，径向沉降距离小，在进气管
宽度较小的情况下易于收集更小的颗粒。

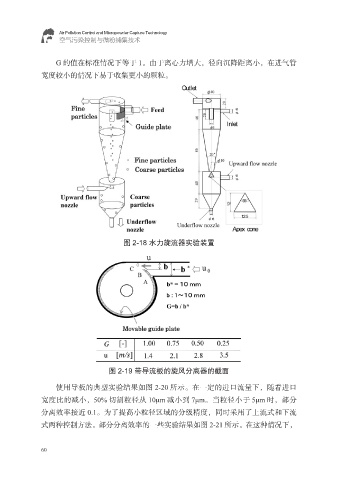

图 2-18 水力旋流器实验装置
图 2-19 带导流板的旋风分离器的截面
使用导板的典型实验结果如图 2-20 所示。在一定的进口流量下，随着进口
宽度比的减小，50% 切割粒径从 10μm 减小到 7μm。当粒径小于 5μm 时，部分
分离效率接近 0.1。为了提高小粒径区域的分级精度，同时采用了上流式和下流
式两种控制方法。部分分离效率的一些实验结果如图 2-21 所示。在这种情况下，
