第二章 分级设备
采用了上流式、下流式和活动导流板控制方法。

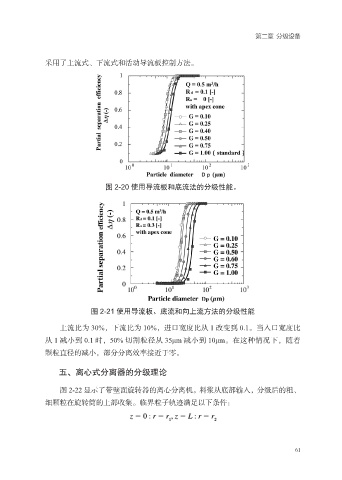

图 2-20 使用导流板和底流法的分级性能。
图 2-21 使用导流板、底流和向上流方法的分级性能
上流比为 30%，下流比为 10%，进口宽度比从 1 改变到 0.1。当入口宽度比
从 1 减小到 0.1 时，50% 切割粒径从 35μm 减小到 10μm。在这种情况下，随着
颗粒直径的减小，部分分离效率接近于零。
五、离心式分离器的分级理论
图 2-22 显示了带壁面旋转器的离心分离机。料浆从底部输入，分级后的粗、
细颗粒在旋转筒的上部收集。临界粒子轨迹满足以下条件：
61
