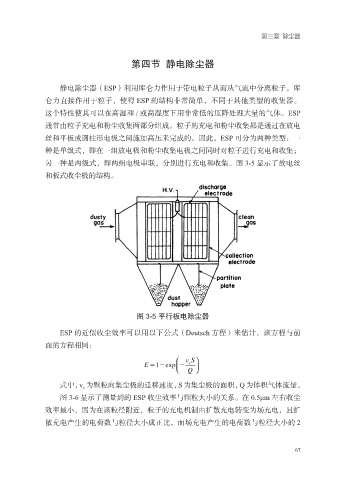

Page 77 - 空气污染控制与微粉捕集技术
P. 77
第三章 除尘器
第四节 静电除尘器
静电除尘器（ESP）利用库仑力作用于带电粒子从而从气流中分离粒子。库
仑力直接作用于粒子，使得 ESP 的结构非常简单，不同于其他类型的收集器。
这个特性使其可以在高温和 / 或高湿度下用非常低的压降处理大量的气体。ESP
通常由粒子充电和粉尘收集两部分组成。粒子的充电和粉尘收集都是通过在放电
丝和平板或圆柱形电极之间施加高压来完成的。因此，ESP 可分为两种类型：一
种是单级式，即在一组放电极和粉尘收集电极之间同时对粒子进行充电和收集；
另一种是两级式，即两组电极串联，分别进行充电和收集。图 3-5 显示了放电丝
和板式收尘极的结构。
图 3-5 平行板电除尘器
ESP 的近似收尘效率可以用以下公式（Deutsch 方程）来估计，该方程与前
面的方程相同：
式中，v e 为颗粒向集尘极的迁移速度，S 为集尘极的面积，Q 为体积气体流量。
图 3-6 显示了测量到的 ESP 收尘效率与颗粒大小的关系。在 0.5μm 左右收尘
效率最小，因为在该粒径附近，粒子的充电机制由扩散充电转变为场充电，且扩
散充电产生的电荷数与粒径大小成正比，而场充电产生的电荷数与粒径大小的 2
67
