Page 78 - 空气污染控制与微粉捕集技术
P. 78
Air Pollution Control and Micropowder Capture Technology
空气污染控制与微粉捕集技术

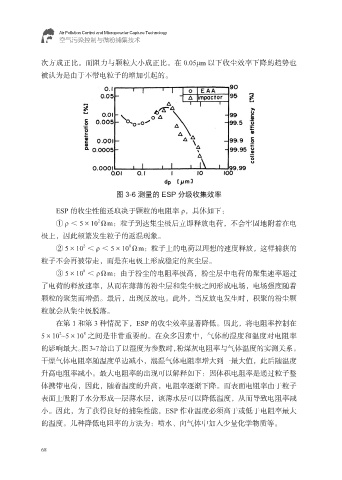

次方成正比。而阻力与颗粒大小成正比。在 0.05μm 以下收尘效率下降的趋势也
被认为是由于不带电粒子的增加引起的。
图 3-6 测量的 ESP 分级收集效率
ESP 的收尘性能还取决于颗粒的电阻率 ρ，具体如下：
2
① ρ ＜ 5×10 Ωm：粒子到达集尘极后立即释放电荷，不会牢固地附着在电
极上，因此频繁发生粒子的返混现象。
8
2
② 5×10 ＜ ρ ＜ 5×10 Ωm：粒子上的电荷以理想的速度释放，这样捕获的
粒子不会再被带走，而是在电极上形成稳定的灰尘层。
8
③ 5×10 ＜ ρΩm：由于粉尘的电阻率极高，粉尘层中电荷的聚集速率超过
了电荷的释放速率，从而在薄薄的粉尘层和集尘极之间形成电场，电场强度随着
颗粒的聚集而增强。最后，出现反放电。此外，当反放电发生时，积聚的粉尘颗
粒就会从集尘极脱落。
在第 1 和第 3 种情况下，ESP 的收尘效率显著降低。因此，将电阻率控制在
2
8
5×10 ~5×10 之间是非常重要的。在众多因素中，气体的湿度和温度对电阻率
的影响最大。图3-7给出了以湿度为参数时，粉煤灰电阻率与气体温度的实测关系。
干燥气体电阻率随温度单边减小，潮湿气体电阻率增大到一最大值，此后随温度
升高电阻率减小。最大电阻率的出现可以解释如下：因体积电阻率是通过粒子整
体携带电荷，因此，随着温度的升高，电阻率逐渐下降。而表面电阻率由于粒子
表面上吸附了水分形成一层薄水层，该薄水层可以降低温度，从而导致电阻率减
小。因此，为了获得良好的捕集性能，ESP 作业温度必须高于或低于电阻率最大
的温度。几种降低电阻率的方法为：喷水、向气体中加入少量化学物质等。
68
