Page 90 - 空气污染控制与微粉捕集技术

Air Pollution Control and Micropowder Capture Technology
空气污染控制与微粉捕集技术

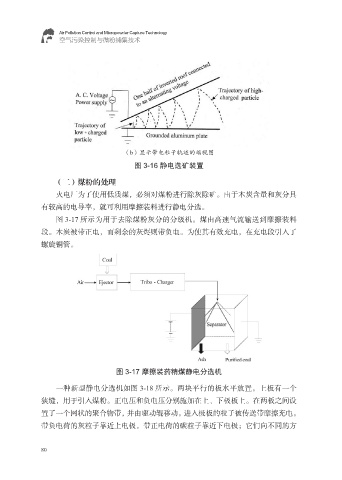

（b）显示带电粒子轨迹的端视图
图 3-16 静电选矿装置

（二）煤粉的处理
火电厂为了使用低质煤，必须对煤粉进行除灰除矿。由于木炭含量和灰分具
有较高的电导率，就可利用摩擦装料进行静电分选。

图 3-17 所示为用于去除煤粉灰分的分级机。煤由高速气流输送到摩擦装料
段。木炭被带正电，而剩余的灰烬则带负电。为使其有效充电，在充电段引入了
螺旋铜管。

图 3-17 摩擦装药精煤静电分选机

一种新型静电分选机如图 3-18 所示。两块平行的板水平放置。上板有一个
狭缝，用于引入煤粉。正电压和负电压分别施加在上、下极板上。在两板之间设

置了一个网状的聚合物带，并由驱动辊移动。进入极板的粒子被传送带摩擦充电。
带负电荷的灰粒子靠近上电极，带正电荷的碳粒子靠近下电极；它们向不同的方

80
