空气污染控制与微粉捕集技术

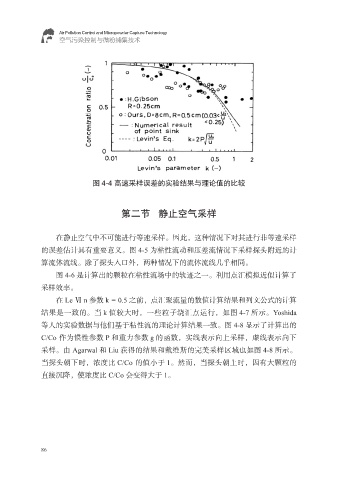

图 4-4 高速采样误差的实验结果与理论值的比较

第二节 静止空气采样

在静止空气中不可能进行等速采样。因此，这种情况下对其进行非等速采样
的误差估计具有重要意义。图 4-5 为粘性流动和压差流情况下采样探头附近的计
算流体流线。除了探头入口外，两种情况下的流体流线几乎相同。

图 4-6 是计算出的颗粒在粘性流场中的轨迹之一。利用点汇模拟近似计算了
采样效率。
在 Le Ⅵ n 参数 k = 0.5 之前，点汇聚流量的数值计算结果和列文公式的计算
结果是一致的。当 k 值较大时，一些粒子绕汇点运行，如图 4-7 所示。Yoshida

等人的实验数据与他们基于粘性流的理论计算结果一致。图 4-8 显示了计算出的
C/Co 作为惯性参数 P 和重力参数 g 的函数，实线表示向上采样，虚线表示向下
采样。由 Agarwal 和 Liu 获得的结果和戴维斯的完美采样区域也如图 4-8 所示。
当探头朝下时，浓度比 C/Co 的值小于 1。然而，当探头朝上时，因有大颗粒的

直接沉降，使浓度比 C/Co 会变得大于 1。

86
