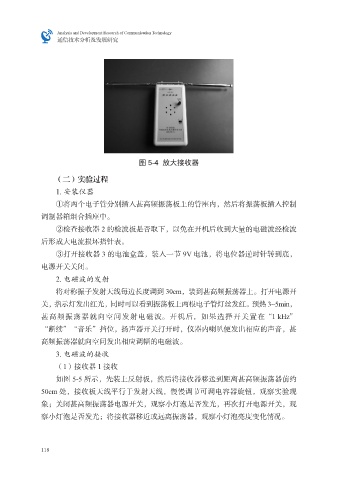

图 5-4 放大接收器
（二）实验过程
1. 安装仪器
①将两个电子管分别插入甚高频振荡板上的管座内，然后将振荡板插入控制
调制器箱组合插座中。
②检查接收器 2 的检波板是否取下，以免在开机后收到大量的电磁波经检波
后形成大电流损坏指针表。
③打开接收器 3 的电池盒盖，装入一节 9V 电池，将电位器逆时针转到底，
电源开关关闭。
2. 电磁波的发射
将对称振子发射天线每边长度调到 30cm，装到甚高频振荡器上。打开电源开
关，指示灯发出红光，同时可以看到振荡板上两根电子管灯丝发红。预热 3~5min，
甚高频振荡器就向空间发射电磁波。开机后，如果选择开关置在“1 kHz”
“断续”“音乐”挡位，扬声器开关打开时，仪器内喇叭便发出相应的声音，甚
高频振荡器就向空间发出相应调幅的电磁波。
3. 电磁波的接收
（1）接收器 1 接收
如图 5-5 所示，先装上反射板，然后将接收器移送到距离甚高频振荡器前约
50cm 处，接收板天线平行于发射天线，慢慢调节可调电容器旋钮，观察实验现
象；关闭甚高频振荡器电源开关，观察小灯泡是否发光，再次打开电源开关，观
察小灯泡是否发光；将接收器移近或远离振荡器，观察小灯泡亮度变化情况。
