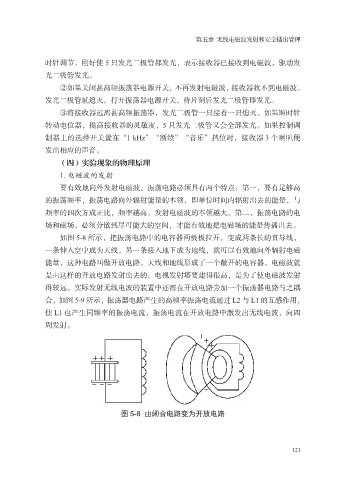

第五章 无线电磁波发射和安全播出管理

时针调节，刚好使 5 只发光二极管都发光，表示接收器已接收到电磁波，驱动发
光二极管发光。
②如果关闭甚高频振荡器电源开关，不再发射电磁波，接收器收不到电磁波，
发光二极管就熄灭。打开振荡器电源开关，待片刻后发光二极管即发光。

③将接收器远离甚高频振荡器，发光二极管一只接着一只熄灭。如果顺时针
转动电位器，提高接收器的灵敏度，5 只发光二极管又会全部发光。如果控制调
制器上的选择开关置在“1 kHz”“断续”“音乐”挡位时，接收器 3 个喇叭便
发出相应的声音。

（四）实验现象的物理原理
1. 电磁波的发射
要有效地向外发射电磁波，振荡电路必须具有两个特点：第一，要有足够高
的振荡频率，振荡电路向外辐射能量的本领，即单位时间内辐射出去的能量，与

频率的四次方成正比，频率越高，发射电磁波的本领越大。第二，振荡电路的电
场和磁场，必须分散到尽可能大的空间，才能有效地把电磁场的能量传播出去。
如图 5-8 所示，把振荡电路中的电容器两极板拉开，变成两条长的直导线，
一条伸入空中成为天线，另一条接入地下成为地线，就可以有效地向外辐射电磁

能量，这种电路叫做开放电路。天线和地线形成了一个敞开的电容器，电磁波就
是由这样的开放电路发射出去的。电视发射塔要建得很高，是为了使电磁波发射
得较远。实际发射无线电波的装置中还需在开放电路旁加一个振荡器电路与之耦
合，如图 5-9 所示，振荡器电路产生的高频率振荡电流通过 L2 与 L1 的互感作用，

使 L1 也产生同频率的振荡电流，振荡电流在开放电路中激发出无线电波，向四
周发射。

图 5-8 由闭合电路变为开放电路
