通信技术分析及发展研究

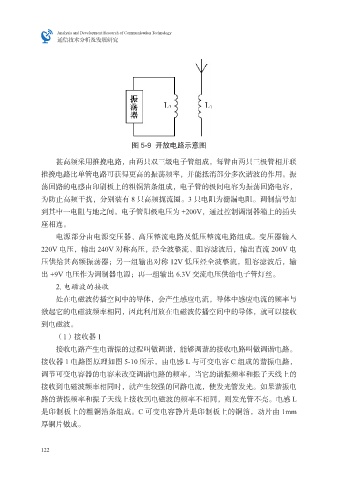

图 5-9 开放电路示意图
甚高频采用推挽电路，由两只双三级电子管组成，每臂由两只三极管相并联

推挽电路比单管电路可获得更高的振荡频率，并能抵消部分多次谐波的作用。振
荡回路的电感由印刷板上的粗铜箔条组成，电子管的极间电容为振荡回路电容，
为防止高频干扰，分别装有 8 只高频扼流圈。3 只电阻为栅漏电阻。调制信号加
到其中一电阻与地之间。电子管阳极电压为 +200V，通过控制调制器箱上的插头

座相连。
电源部分由电源变压器、高压整流电路及低压整流电路组成。变压器输入
220V 电压，输出 240V 对称高压，经全波整流、阻容滤波后，输出直流 200V 电
压供给甚高频振荡器；另一组输出对称 12V 低压经全波整流，阻容滤波后，输

出 +9V 电压作为调制器电源；再一组输出 6.3V 交流电压供给电子管灯丝。
2. 电磁波的接收
处在电磁波传播空间中的导体，会产生感应电流，导体中感应电流的频率与
激起它的电磁波频率相同，因此利用放在电磁波传播空间中的导体，就可以接收

到电磁波。
（1）接收器 1
接收电路产生电谐振的过程叫做调谐，能够调谐的接收电路叫做调谐电路。
接收器 1 电路图原理如图 5-10 所示，由电感 L 与可变电容 C 组成的谐振电路，

调节可变电容器的电容来改变调谐电路的频率，当它的谐振频率和振子天线上的
接收到电磁波频率相同时，就产生较强的回路电流，使发光管发光。如果谐振电
路的谐振频率和振子天线上接收到电磁波的频率不相同，则发光管不亮。电感 L
是印制板上的粗铜箔条组成。C 可变电容静片是印制板上的铜箔，动片由 1mm

厚铜片做成。
