第五章 无线电磁波发射和安全播出管理

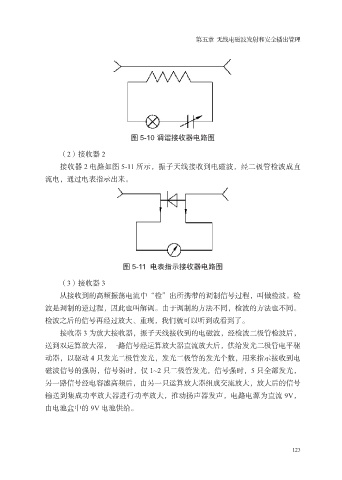

图 5-10 调谐接收器电路图

（2）接收器 2
接收器 2 电路如图 5-11 所示，振子天线接收到电磁波，经二极管检波成直

流电，通过电表指示出来。

图 5-11 电表指示接收器电路图

（3）接收器 3
从接收到的高频振荡电流中“检”出所携带的调制信号过程，叫做检波。检

波是调制的逆过程，因此也叫解调。由于调制的方法不同，检波的方法也不同。
检波之后的信号再经过放大、重现，我们就可以听到或看到了。
接收器 3 为放大接收器，振子天线接收到的电磁波，经检波二极管检波后，

送到双运算放大器，一路信号经运算放大器直流放大后，供给发光二极管电平驱
动器，以驱动 4 只发光二极管发光，发光二极管的发光个数，用来指示接收到电
磁波信号的强弱，信号弱时，仅 1~2 只二极管发光，信号强时，5 只全部发光，
另一路信号经电容滤高频后，由另一只运算放大器组成交流放大，放大后的信号
输送到集成功率放大器进行功率放大，推动扬声器发声，电路电源为直流 9V，

由电池盒中的 9V 电池供给。
