第五章 无线电磁波发射和安全播出管理

优势得到了广泛应用，能够实现高质量、长距离的有效传输，且便于进行加密处
理。所以“信号发射中心”的构建就可选用数字信号为信号源，但数字信号占用
的频带相对比较宽，为充分利用信号发射资源，提高传输效率，需对数字信号进
行压缩处理，因此便需要经过流程“转换信号→压缩处理→基本码合并 TS 流→

码率控制”，让不同的信号最后均通过同一个窗口实现有效传输，而区域内多套
广播电视节目的压缩编码必然不能利用一个编码器来完成所有工作，所以需要利
用复用器实现对 TS 流的整合、复用，最后利用码流分配器进行分流。
（二）编码电路

如图 5-12 所示，广播电视信号多分为模拟信号、数字信号两种，根据图中
的内容，编码大致流程体现为：第一，利用模数转换器（Analog to Digital，A/D），
将模拟信号转变为数字信号，然后模拟信号。根据具体的信号种类，利用音频编
码器、视频编码器进行编码，最终得到音频、视频的原始流 ES 数据。第二，将音频、

视频 ES 原始流数据进行分组、打包，得出音频、视频相关的原始流 PES 数据，
该数据的长度是可调节的，一般来说，音频信号的原始流大小为 64 字节，视频
信号则是通过帧来区分。第三，最终得到的原始流，结合 TS 复用转变为传送流，
相较于原始流，传送流有更强的适用性、实用性，固定长度为 188 字节，可应对

复杂场合的信号发射。

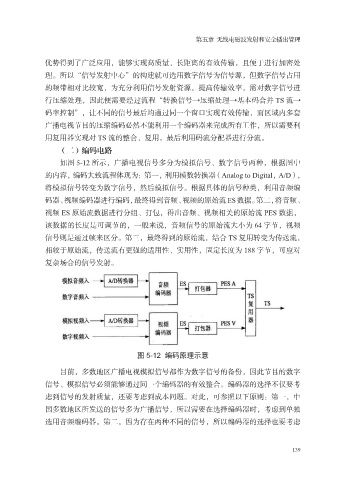

图 5-12 编码原理示意

目前，多数地区广播电视模拟信号都作为数字信号的备份，因此节目的数字
信号、模拟信号必须能够通过同一个编码器的有效整合。编码器的选择不仅要考

虑到信号的发射质量，还要考虑到成本问题。对此，可参照以下原则：第一，中
国多数地区所发送的信号多为广播信号，所以需要在选择编码器时，考虑到单独
选用音频编码器。第二，因为存在两种不同的信号，所以编码器的选择也要考虑
