» 第二章 智慧园区的技术实现

2.SAN 拓扑结构
为了适应存储容量不同的信息系统，存储区域网可以设计成不同的拓扑结构。最
常见的拓扑结构是环形、双星、网状、层次结构等。
最简单的存储区域网是环形拓扑结构，存储设备和服务器都连接到存储集线器的

端口上，集线器实际上把所有的设备连接成环形。这种拓扑结构是成本最低的存储区
域网设计，它的优点是成本低、管理方便，但它的缺点也是显而易见的，那就是所有
设备共享带宽，导致系统整体性能下降。
最常见的存储区域网拓扑结构是双星形。它是把存储设备和服务器都连接到两台

光纤通道交换机上，两台交换机互为备份，所有的设备都同时连接到两台交换机，如
果其中一台交换机出故障，另一台能独立连接所有设备继续工作。如图 2-17 所示。

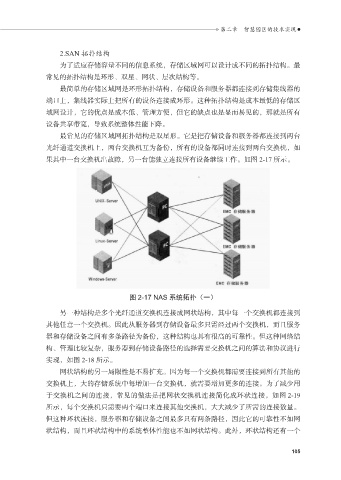

图 2-17 NAS 系统拓扑（一）

另一种结构是多个光纤通道交换机连接成网状结构，其中每一个交换机都连接到

其他任意一个交换机。因此从服务器到存储设备最多只需经过两个交换机，而且服务
器和存储设备之间有多条路径为备份，这种结构也具有很高的可靠性。但这种网络结
构、管理比较复杂，服务器到存储设备路径的选择需要交换机之间的算法和协议进行
实现，如图 2-18 所示。

网状结构的另一局限性是不易扩充。因为每一个交换机都需要连接到所有其他的
交换机上，大的存储系统中每增加一台交换机，就需要增加更多的连接。为了减少用
于交换机之间的连接，常见的做法是把网状交换机连接简化成环状连接。如图 2-19
所示，每个交换机只需要两个端口来连接其他交换机，大大减少了所需的连接数量。

但这种环状连接，服务器和存储设备之间最多只有两条路径，因此它的可靠性不如网
状结构，而且环状结构中的系统整体性能也不如网状结构。此外，环状结构还有一个
