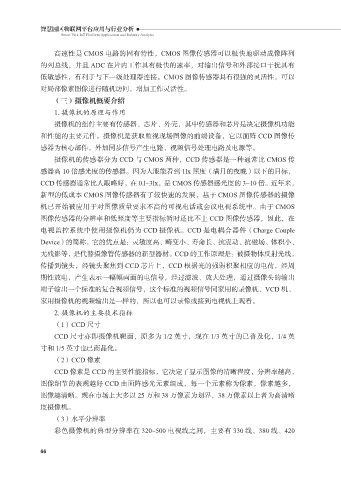

高速性是 CMOS 电路的固有特性，CMOS 图像传感器可以极快地驱动成像阵列
的列总线，并且 ADC 在片内工作具有极快的速率，对输出信号和外部接口干扰具有
低敏感性，有利于与下一级处理器连接。CMOS 图像传感器具有很强的灵活性，可以
对局部像素图像进行随机访问，增加工作灵活性。

（三）摄像机概要介绍
1. 摄像机的原理与作用
摄像机的组件主要有传感器、芯片、外壳，其中传感器和芯片是决定摄像机功能
和性能的主要元件。摄像机是获取监视现场图像的前端设备，它以面阵 CCD 图像传

感器为核心部件，外加同步信号产生电路、视频信号处理电路及电源等。
摄像机的传感器分为 CCD 与 CMOS 两种，CCD 传感器是一种通常比 CMOS 传
感器高 10 倍感光度的传感器。因为人眼能看到 1lx 照度（满月的夜晚）以下的目标，
CCD 传感器通常比人眼略好，在 0.l~3lx，是 CMOS 传感器感光度的 3~10 倍。近年来，

新型的低成本 CMOS 图像传感器有了较快速的发展，基于 CMOS 图像传感器的摄像
机已开始被应用于对图像质量要求不高的可视电话或会议电视系统中。由于 CMOS
图像传感器的分辨率和低照度等主要指标暂时还比不上 CCD 图像传感器，因此，在
电视监控系统中使用摄像机仍为 CCD 摄像机。CCD 是电耦合器件（Charge Couple

Device）的简称，它的优点是：灵敏度高、畸变小、寿命长、抗震动、抗磁场、体积小、
无残影等，是代替摄像管传感器的新型器材。CCD 的工作原理是：被摄物体反射光线，
传播到镜头，经镜头聚焦到 CCD 芯片上，CCD 根据光的强弱积聚相应的电荷，经周
期性放电，产生表示一幅幅両面的电信号，经过滤波、放大处理，通过摄像头的输出

端子输出一个标准的复合视频信号，这个标准的视频信号同家用的录像机、VCD 机、
家用摄像机的视频输出是一样的，所以也可以录像或接到电视机上观看。
2. 摄像机的主要技术指标

（1）CCD 尺寸
CCD 尺寸亦即摄像机靶面，原多为 1/2 英寸，现在 1/3 英寸的已普及化，1/4 英
寸和 1/5 英寸也已商品化。
（2）CCD 像素

CCD 像素是 CCD 的主要性能指标，它决定了显示图像的清晰程度，分辨率越高，
图像细节的表现越好 CCD 由面阵感光元素组成，每一个元素称为像素，像素越多，
图像越清晰。现在市场上大多以 25 万和 38 万像素为划界，38 万像素以上者为高清晰
度摄像机。

（3）水平分辨率
彩色摄像机的典型分辨率在 320~500 电视线之间，主要有 330 线、380 线、420
