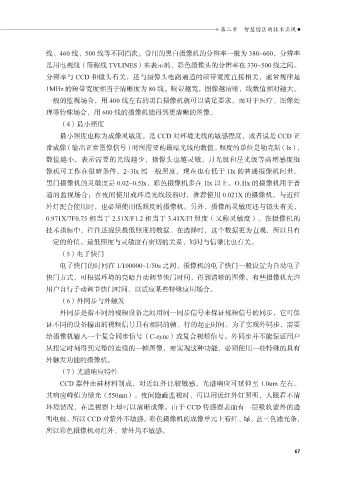

» 第二章 智慧园区的技术实现

线、460 线、500 线等不同档次。常用的黑白摄像机的分辨率一般为 380~600，分辨率
是用电视线（简称线 TVLINES）来表示的，彩色摄像头的分辨率在 330~500 线之间。
分辨率与 CCD 和镜头有关，还与摄像头电路通道的频带宽度直接相关，通常规律是
1MHz 的频带宽度相当于清晰度为 80 线。频带越宽，图像越清晰，线数值相对越大。

一般的监视场合，用 400 线左右的黑白摄像机就可以满足要求。而对于医疗、图像处
理等特殊场合，用 600 线的摄像机能得到更清晰的图像。
（4）最小照度
最小照度也称为成像灵敏度。是 CCD 对环境光线的敏感程度，或者说是 CCD 正

常成像（输出正常图像信号）时所需要的最暗光线的数值。照度的单位是勒克斯（lx），
数值越小，表示需要的光线越少，摄像头也越灵敏。月光级和星光级等高增感度摄
像机可工作在很暗条件，2~3lx 属一般照度，现在也有低于 1lx 的普通摄像机问世。
黑门摄像机的灵敏度是 0.02~0.5lx，彩色摄像机多在 1lx 以上。O.1lx 的摄像机用于普

通的监视场合；在夜间使用或环境光线较弱时，推荐使用 0.021X 的摄像机。与近红
外灯配合使用时，也必须使用低照度的摄像机。另外，摄像的灵敏度还与镜头有关，
0.971X/7F0.75 相当于 2.51X/F1.2 相当于 3.41X/Fl 照度（又称灵敏度）。在摄像机的

技术指标中，往往还提供最低照度的数据。在选择时，这个数据更为直观，所以具有
一定的价值。最低照度与灵敏度有密切的关系，同时与信噪比也有关。
（5）电子快门
电子快门的时冋在 1/100000~1/50s 之间，摄像机的电子快门一般设置为自动电子
快门方式，可根据环境的亮暗自动调节快门时间，得到清晰的图像。有些摄像机允许

用户自行手动调节快门时间，以适应某些特殊应用场合。
（6）外同步与外触发
外同步是指不同的视频设备之间用同一同步信号来保证视频信号的同步，它可保

证不同的设备输出的视频信号具有相同的帧、行的起止时间。为了实现外同步，需要
给摄像机输入一个复合同步信号（C-sync）或复合视频信号。外同步并不能保证用户
从指定时刻得到完整的连续的一帧图像，要实现这种功能，必须使用一些特殊的具有
外触发功能的摄像机。

（7）光谱响应特性
CCD 器件由硅材料制成，对近红外比较敏感，光谱响应可延伸至 1.0um 左右。
其响应峰值为绿光（550nm）。夜间隐蔽监视时，可以用近红外灯照明，人眼看不清
环境情况，在监视器上却可以清晰成像。由于 CCD 传感器表面有一层吸收紫外的透

明电极，所以 CCD 对紫外不敏感。彩色摄像机的成像单元上有红、绿、蓝三色滤光条，
所以彩色摄像机对红外、紫外均不敏感。

67
