Page 99 - 智慧园区物联网平台应用与行业分析

» 第二章 智慧园区的技术实现

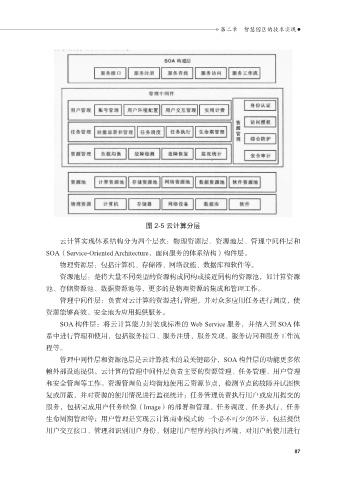

图 2-5 云计算分层

云计算实现体系结构分为四个层次：物理资源层、资源池层、管理中间件层和
SOA（Service-Oriented Architecture，面向服务的体系结构）构件层。
物理资源层：包括计算机、存储器、网络设施、数据库和软件等。
资源池层：是将大量不同类型的资源构成同构或接近同构的资源池，如计算资源

池、存储资源池、数据资源池等，更多的是物理资源的集成和管理工作。
管理中间件层：负责对云计算的资源进行管理，并对众多应用任务进行调度，使
资源能够高效、安全地为应用提供服务。

SOA 构件层：将云计算能力封装成标准的 Web Service 服务，并纳入到 SOA 体
系中进行管理和使用，包括服务接口、服务注册、服务发现、服务访问和服务工作流
程等。
管理中间件层和资源池层是云计算技术的最关键部分，SOA 构件层的功能更多依
赖外部设施提供。云计算的管理中间件层负责主要的资源管理、任务管理、用户管理

和安全管理等工作。资源管理负责均衡地使用云资源节点，检测节点的故障并试图恢
复或屏蔽，并对资源的使用情况进行监视统计；任务管理负责执行用户或应用提交的
服务，包括完成用户任务映像（Image）的部署和管理、任务调度、任务执行、任务

生命周期管理等；用户管理是实现云计算商业模式的一个必不可少的环节，包括提供
用户交互接口、管理和识别用户身份、创建用户程序的执行环境、对用户的使用进行

87
