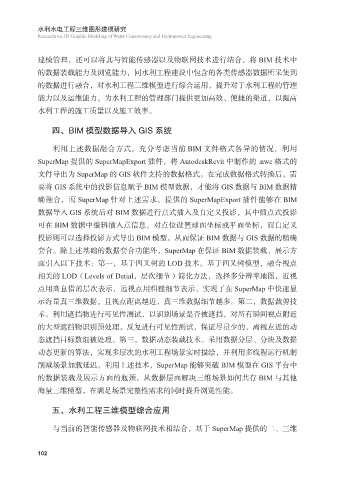

水利水电工程三维图形建模研究
Research on 3D Graphic Modeling of Water Conservancy and Hydropower Engineering
建模管理，还可以将其与智能传感器以及物联网技术进行结合，将 BIM 技术中
的数据装载能力及浏览能力，同水利工程建设中包含的各类传感器数据所采集到
的数据进行融合，对水利工程三维模型进行综合运用，提升对于水利工程的管理
能力以及运维能力，为水利工程的管理部门提供更加高效、便捷的渠道，以提高
水利工程的施工质量以及施工效率。
四、BIM 模型数据导入 GIS 系统
利用上述数据融合方式，充分考虑当前 BIM 文件格式各异的情况，利用
SuperMap 提供的 SuperMapExport 插件，将 AutodeskRevit 中制作的 .nwc 格式的
文件导出为 SuperMap 的 GIS 软件支持的数据格式。在完成数据格式转换后，需
要将 GIS 系统中的投影信息赋予 BIM 模型数据，才能将 GIS 数据与 BIM 数据精
确融合，而 SuperMap 针对上述需求，提供的 SuperMapExport 插件能够在 BIM
数据导入 GIS 系统后对 BIM 数据进行点式插入及自定义投影，其中插点式投影
可在 BIM 数据中编辑插入点信息，对点位设置球面坐标或平面坐标，而自定义
投影则可以选择投影方式导出 BIM 模型。从而保证 BIM 数据与 GIS 数据的精确
套合。除上述基础的数据套合功能外，SuperMap 在保证 BIM 数据装载、展示方
面引入以下技术：第一，基于四叉树的 LOD 技术。基于四叉树模型，融合视点
相关的 LOD（Levels of Detial，层次细节）简化方法，选择多分辨率地图，近视
点用高息借的层次表示，远视点用粗糙细节表示，实现了在 SuperMap 中快速显
示海量真三维数据，且视点距离越近，真三维数据细节越多。第二，数据裁剪技
术。利用遮挡物进行可见性测试，以识别场景是否被遮挡，对所有瞬间视点附近
的大型遮挡物识别预处理，反复进行可见性测试，保证尽量少的、离视点近的动
态遮挡目标数组被处理。第三，数据动态装载技术。采用数据分层、分块及数据
动态更新的算法，实现多层次的水利工程场景实时描绘，并利用多线程运行机制
削减场景加载延迟。利用上述技术，SuperMap 能够突破 BIM 模型在 GIS 平台中
的数据装载及展示方面的瓶颈，从数据层面解决三维场景如何共存 BIM 与其他
海量三维模型，在满足场景完整性需求的同时提升浏览性能。
五、水利工程三维模型综合应用
与当前的智能传感器及物联网技术相结合，基于 SuperMap 提供的二、三维
102
