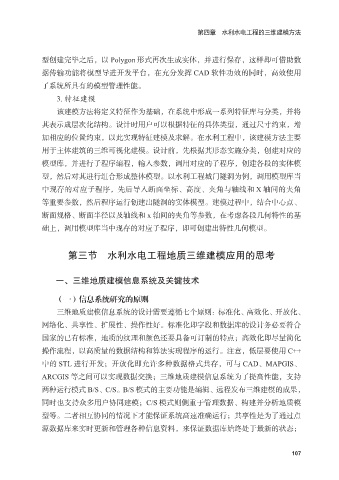

第四章 水利水电工程的三维建模方法

型创建完毕之后，以 Polygon 形式再次生成实体，并进行保存，这样即可借助数
据传输功能将模型导进开发平台，在充分发挥 CAD 软件功效的同时，高效使用
了系统所具有的模型管理性能。

3. 特征建模
该建模方法将定义特征作为基础，在系统中形成一系列特征库与分类，并将
其表示成层次化结构。设计时用户可以根据特征的具体类型，通过尺寸约束，增

加相应的位置约束，以此实现特征建模及求解。在水利工程中，该建模方法主要
用于主体建筑的三维可视化建模。设计前，先根据其形态实施分类，创建对应的
模型库，并进行子程序编程，输入参数，调用对应的子程序，创建各段的实体模
型，然后对其进行组合形成整体模型。以水利工程城门隧洞为例，调用模型库当

中现存的对应子程序，先后导入断面坐标、高度、夹角与轴线和 X 轴间的夹角
等重要参数，然后程序运行创建出隧洞的实体模型。建模过程中，结合中心点、
断面规格、断面半径以及轴线和 x 轴间的夹角等参数，在考虑各段几何特性的基

础上，调用模型库当中现存的对应子程序，即可创建出特性几何模型。

第三节 水利水电工程地质三维建模应用的思考

一、三维地质建模信息系统及关键技术

（一）信息系统研究的原则
三维地质建模信息系统的设计需要遵循七个原则：标准化、高效化、开放化、

网络化、共享性、扩展性、操作性好。标准化即字段和数据库的设计务必要符合
国家的已有标准，地质的纹理和颜色还要具备可订制的特点；高效化即尽量简化
操作流程，以高质量的数据结构和算法实现程序的运行。注意，低层要使用 C++

中的 STL 进行开发；开放化即允许多种数据格式共存，可与 CAD、MAPGIS、
ARCGIS 等之间可以实现数据交换；三维地质建模信息系统为了提高性能，支持
两种运行模式 B/S、C/S。B/S 模式的主要功能是编辑、远程发布三维建模的成果，

同时也支持众多用户协同建模；C/S 模式则侧重于管理数据、构建并分析地质模
型等。二者相互协同的情况下才能保证系统高速准确运行；共享性是为了通过点
源数据库来实时更新和管理各种信息资料，来保证数据库始终处于最新的状态；

107
