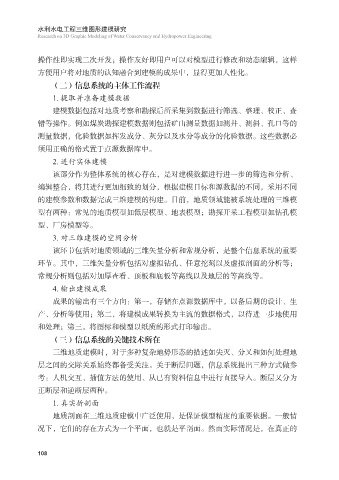

水利水电工程三维图形建模研究
Research on 3D Graphic Modeling of Water Conservancy and Hydropower Engineering

操作性即实现二次开发；操作友好即用户可以对模型进行修改和动态编辑，这样
方便用户将对地质的认知融合到建模的成果中，显得更加人性化。
（二）信息系统的主体工作流程

1. 提取并准备建模数据
建模数据包括对地质考察和勘探后所采集到数据进行筛选、整理、校正、查
错等操作。例如煤炭勘探建模数据则包括矿山测量数据如测井、测斜、孔口等的
测量数据，化验数据如挥发成分、灰分以及水分等成分的化验数据。这些数据必

须用正确的格式置于点源数据库中。
2. 进行实体建模
该部分作为整体系统的核心存在，是对建模数据进行进一步的筛选和分析、
编辑整合，将其进行更加细致的划分，根据建模目标和源数据的不同，采用不同

的建模参数和数据完成三维建模的构建。目前，地质领域能被系统处理的三维模
型有两种：常见的地质模型如低层模型、地表模型；勘探开采工程模型如钻孔模
型、厂房模型等。
3. 对三维建模的空间分析

该环节包括对地质领域的三维矢量分析和常规分析，是整个信息系统的重要
环节。其中，三维矢量分析包括对虚拟钻孔、任意挖刻以及虚拟剖面的分析等；
常规分析则包括对加厚查看、顶板和底板等高线以及地层的等高线等。
4. 输出建模成果

成果的输出有三个方向：第一，存储在点源数据库中，以备后期的设计、生
产、分析等使用；第二，将建模成果转换为主流的数据格式，以待进一步地使用
和处理；第三，将图标和模型以纸质的形式打印输出。
（三）信息系统的关键技术所在

三维地质建模时，对于多种复杂地势形态的描述如尖灭、分叉和如何处理地
层之间的交际关系始终都备受关注。关于断层问题，信息系统提出三种方式做参
考：人机交互、插值方法的使用、从已有资料信息中进行直接导入。断层又分为
正断层和逆断层两种。

1. 真实折剖面
地质剖面在三维地质建模中广泛使用，是保证模型精度的重要依据。一般情
况下，它们的存在方式为一个平面，也就是平剖面。然而实际情况是，在真正的

108
