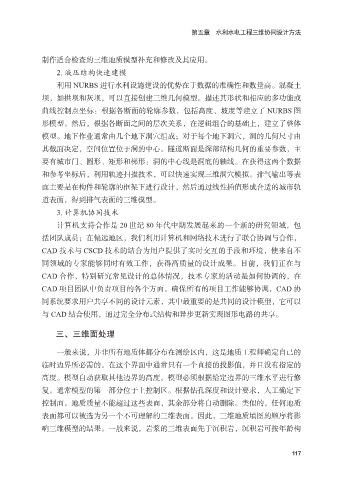

第五章 水利水电工程三维协同设计方法

制作适合检查的三维地质模型补充和修改及其应用。
2. 液压结构快速建模
利用 NURBS 进行水利设施建设的优势在于数据的准确性和数量高。混凝土

坝，如拱坝和灰坝，可以直接创建三维几何模型。描述其形状和相应的多功能或
曲线控制点坐标：根据各断面的轮廓参数，包括高度、坡度等建立了 NURBS 图
形模型。然后，根据各断面之间的层次关系，在逻辑组合的基础上，建立了整体
模型。地下作业通常由几个地下洞穴组成；对于每个地下洞穴，洞的几何尺寸由

其截面决定，空间位置位于洞的中心。隧道断面是深部结构几何的重要参数，主
要有城市门、圆形、矩形和梯形：洞的中心线是洞底的轴线。在获得这两个数据
和参考坐标后，利用轨迹扫描技术，可以快速实现三维洞穴模拟。排气输出等表
面主要是在构件和轮廓的框架下进行设计，然后通过线性插值形成合适的城市轨

道表面，得到排气表面的三维模型。
3. 计算机协同技术
计算机支持合作是 20 世纪 80 年代中期发展起来的一个新的研究领域，包
括团队成员；在偏远地区，我们利用计算机和网络技术进行了联合协调与合作，

CAD 技术与 CSCD 技术的结合为用户提供了实时交互的手段和环境，使来自不
同领域的专家能够同时有效工作，获得高质量的设计成果。目前，我们正在与
CAD 合作，特别研究常见设计的总体情况，技术专家的活动是如何协调的，在
CAD 项目团队中负责项目的各个方面，确保所有的项目工作能够协调，CAD 协

同系统要求用户共享不同的设计元素，其中最重要的是共同的设计模型，它可以
与 CAD 结合使用，通过完全分布式结构和异步更新实现图形电路的共享。

三、三维面处理

一般来说，并非所有地质体都分布在测绘区内，这是地质工程师确定自己的
临时边界所必需的。在这个界面中通常只有一个直接的投影值，并且没有指定的
高度。模型自动获取其他边界的高度。模型必须根据给定边界的三维水平进行修
复。通常模型的第一部分位于上控制区。根据钻孔深度和设计要求，人工确定下

控制面。地质质量不能超过这些表面，其余部分将自动删除。类似的，任何地质
表面都可以被选为另一个不可理解的三维表面。因此，三维地质填图的顺序将影
响三维模型的结果。一般来说，岩浆的三维表面先于沉积岩，沉积岩可按年龄构
