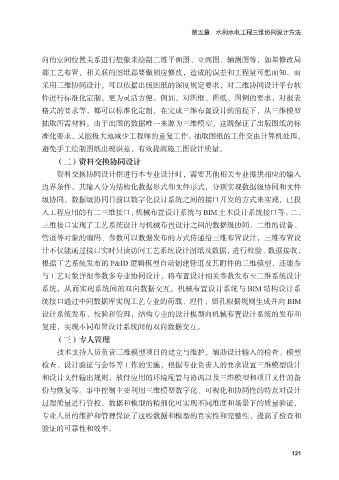

第五章 水利水电工程三维协同设计方法

向的空间位置关系进行想象来绘制二维平面图、立面图、轴测图等，如果修改局
部工艺布置，相关联的图纸都要做相应修改，造成的误差和工程量可想而知。而
采用三维协同设计，可以依据出版图纸的深度规定要求，对三维协同设计平台软

件进行标准化定制，更为灵活方便。例如，对图框、图纸、图例的要求，对报表
格式的要求等，都可以标准化定制，在完成三维布置设计的前提下，从三维模型
抽取所需材料。由于出图的数据唯一来源为三维模型，这既保证了出版图纸的标
准化要求，又能极大地减少工程师的重复工作。抽取图纸的工作交由计算机处理，

避免手工绘制图纸出现误差，有效提高施工图设计质量。
（二）资料交换协同设计
资料交换协同设计指进行本专业设计时，需要其他相关专业提供相应的输入
边界条件。其输入分为结构化数据形式和文件形式，分别实现数据级协同和文件

级协同。数据级协同目前以数字化设计系统之间的接口开发的方式来实现，已投
入工程应用的有二三维接口，机械布置设计系统与 BIM 土木设计系统接口等。二、
三维接口实现了工艺系统设计与机械布置设计之间的数据级协同，二维的设备、
管道等对象的编码、参数可以数据发布的方式传递给三维布置设计，三维布置设

计不仅能通过接口实时只读访问工艺系统设计图纸及数据，进行校验、数据接收，
根据工艺系统发布的 P&ID 逻辑模型自动创建管道及其附件的三维模型，还能参
与工艺对象详细参数多专业协同设计，将布置设计相关参数发布至二维系统设计
系统，从而实现系统间的双向数据交互。机械布置设计系统与 BIM 结构设计系
统接口通过中间数据库实现工艺专业的荷载、埋件、留孔根据规则生成并向 BIM

设计系统发布、校验和管理，结构专业的设计模型向机械布置设计系统的发布和
复建，实现不同布置设计系统间的双向数据交互。
（三）专人管理

技术支持人员负责三维模型项目的建立与维护，辅助设计输入的检查、模型
检查、设计验证与会签等工作的实施，根据专业负责人的要求设置三维模型设计
和设计文件输出规则，软件应用的环境配置与协调以及三维模型和项目文件的备
份与恢复等。事中控制主要利用三维模型数字化、可视化和协同性的特点对设计

过程质量进行管控，数据和模型的精细化可实现不同维度和场景下的质量验证，
专业人员的维护和管理保证了这些数据和模型的真实性和完整性，提高了检查和
验证的可靠性和效率。

121
