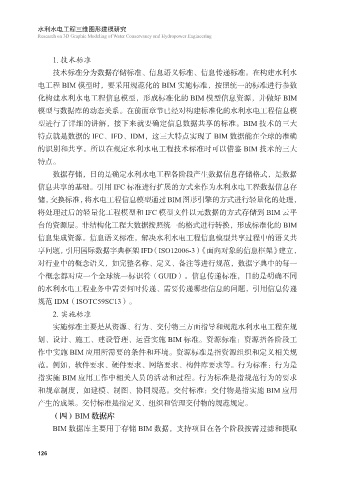

水利水电工程三维图形建模研究
Research on 3D Graphic Modeling of Water Conservancy and Hydropower Engineering

1. 技术标准
技术标准分为数据存储标准、信息语义标准、信息传递标准。在构建水利水
电工程 BIM 模型时，要采用规范化的 BIM 实施标准，按照统一的标准进行参数
化构建水利水电工程信息模型，形成标准化的 BIM 模型信息资源，并做好 BIM

模型与数据库的动态关系。在前面章节已经对构建标准化的水利水电工程信息模
型进行了详细的讲解，接下来就要确定信息数据共享的标准。BIM 技术的三大
特点就是数据的 IFC、IFD、IDM，这三大特点实现了 BIM 数据能在全球的准确

的识别和共享。所以在规定水利水电工程技术标准时可以借鉴 BIM 技术的三大
特点。
数据存储，目的是确定水利水电工程各阶段产生数据信息存储格式，是数据
信息共享的基础。引用 IFC 标准进行扩展的方式来作为水利水电工程数据信息存

储，交换标准，将水电工程信息模型通过 BIM 图形引擎的方式进行轻量化的处理，
将处理过后的轻量化工程模型和 IFC 模型文件以元数据的方式存储到 BIM 云平
台的资源层。非结构化工程大数据按照统一的格式进行转换，形成标准化的 BIM
信息集成资源。信息语义标准，解决水利水电工程信息模型共享过程中的语义共

享问题，引用国际数据字典框架 IFD（ISO12006-3）《面向对象的信息框架》建立，
对行业中的概念语义，如完整名称、定义、备注等进行规范，数据字典中的每一
个概念都对应一个全球统一标识符（GUID）。信息传递标准，目的是明确不同
的水利水电工程业务中需要何时传递、需要传递哪些信息的问题，引用信息传递

规范 IDM（ISOTC59SC13）。
2. 实施标准
实施标准主要是从资源、行为、交付物三方面指导和规范水利水电工程在规
划、设计、施工、建设管理、运营实施 BIM 标准。资源标准：资源指各阶段工

作中实施 BIM 应用所需要的条件和环境。资源标准是指资源组织和定义相关规
范。例如，软件要求、硬件要求、网络要求、构件库要求等。行为标准：行为是
指实施 BIM 应用工作中相关人员的活动和过程。行为标准是指规范行为的要求
和规章制度，如建模、制图、协同规范。交付标准：交付物是指实施 BIM 应用

产生的成果。交付标准是指定义、组织和管理交付物的规范规定。
（四）BIM 数据库
BIM 数据库主要用于存储 BIM 数据，支持项目在各个阶段按需过滤和提取
