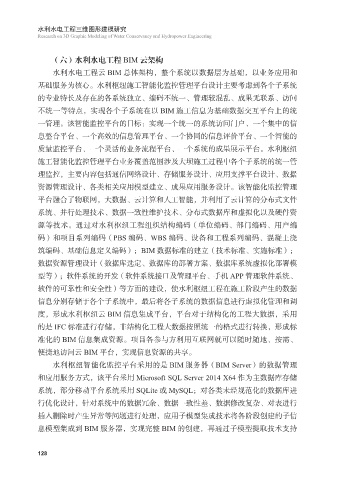

（六）水利水电工程 BIM 云架构
水利水电工程云 BIM 总体架构，整个系统以数据层为基础，以业务应用和
基础服务为核心。水利枢纽施工智能化监控管理平台设计主要考虑到各个子系统

的专业特长及存在的各系统独立、编码不统一、管理较混乱、成果无联系、访问
不统一等特点，实现各个子系统在以 BIM 施工信息为基础数据交互平台上的统
一管理。该智能监控平台的目标：实现一个统一的系统访问门户、一个集中的信
息整合平台、一个高效的信息管理平台、一个协同的信息评价平台、一个智能的

质量监控平台、一个灵活的业务流程平台、一个系统的成果展示平台。水利枢纽
施工智能化监控管理平台业务覆盖范围涉及大坝施工过程中各个子系统的统一管
理监控，主要内容包括通信网络设计、存储服务设计、应用支撑平台设计、数据
资源管理设计、各类相关应用模型建立、成果应用服务设计。该智能化监控管理

平台融合了物联网，大数据、云计算和人工智能，并利用了云计算的分布式文件
系统、并行处理技术、数据一致性维护技术、分布式数据库和虚拟化以及硬件资
源等技术。通过对水利枢纽工程组织结构编码（单位编码、部门编码、用户编
码）和项目系列编码（PBS 编码、WBS 编码、设备和工程系列编码、混凝土浇

筑编码、基础信息定义编码）；BIM 数据标准的建立（技术标准、实施标准）；
数据资源管理设计（数据库选定、数据库的部署方案、数据库系统虚拟化部署模
型等）；软件系统的开发（软件系统接口及管理平台、手机 APP 管理软件系统、
软件的可靠性和安全性）等方面的建设，使水利枢纽工程在施工阶段产生的数据

信息分别存储于各个子系统中，最后将各子系统的数据信息进行虚拟化管理和调
度，形成水利枢纽云 BIM 信息集成平台，平台对于结构化的工程大数据，采用
的是 IFC 标准进行存储，非结构化工程大数据按照统一的格式进行转换，形成标
准化的 BIM 信息集成资源。项目各参与方利用互联网就可以随时随地、按需、

便捷地访问云 BIM 平台，实现信息资源的共享。
水利枢纽智能化监控平台采用的是 BIM 服务器（BIM Server）的数据管理
和应用服务方式，该平台采用 Microsoft SQL Server 2014 X64 作为主数据库存储
系统，部分移动平台系统采用 SQLite 或 MySQL；对各类未经规范化的数据库进

行优化设计，针对系统中的数据冗余、数据一致性差、数据修改复杂、对表进行
插入删除时产生异常等问题进行处理，应用子模型集成技术将各阶段创建的子信
息模型集成到 BIM 服务器，实现完整 BIM 的创建，再通过子模型提取技术支持
