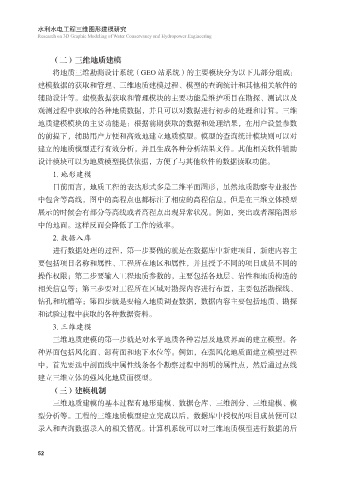

水利水电工程三维图形建模研究
Research on 3D Graphic Modeling of Water Conservancy and Hydropower Engineering

（二）三维地质建模
将地质三维勘测设计系统（GEO 站系统）的主要模块分为以下几部分组成：
建模数据的获取和管理、三维地质建模过程、模型的查询统计和其他相关软件的

辅助设计等。建模数据获取和管理模块的主要功能是维护项目在勘探、测试以及
观测过程中获取的各种地质数据，并且可以对数据进行初步的处理和计算。三维
地质建模模块的主要功能是：根据前期获取的数据和处理结果，在用户设置参数
的前提下，辅助用户方便和高效地建立地质模型。模型的查询统计模块则可以对

建立的地质模型进行有效分析，并且生成各种分析结果文件。其他相关软件辅助
设计模块可以为地质模型提供依据，方便了与其他软件的数据读取功能。
1. 地形建模
目前而言，地质工程的表达形式多是二维平面图形，虽然地质勘察专业报告

中包含等高线，图中的高程点也都标注了相应的高程信息，但是在三维立体模型
展示的时候会有部分等高线或者高程点出现异常状况。例如，突出或者深陷图形
中的地面。这样反而会降低了工作的效率。
2. 数据入库

进行数据处理的过程，第一步要做的就是在数据库中新建项目，新建内容主
要包括项目名称和属性、工程所在地区和属性，并且授予不同的项目成员不同的
操作权限；第二步要输入工程地质参数的，主要包括各地层、岩性和地质构造的
相关信息等；第三步要对工程所在区域对勘探内容进行布置，主要包括勘探线、

钻孔和坑槽等；第四步就是要输入地质调查数据，数据内容主要包括地质、勘探
和试验过程中获取的各种数据资料。
3. 三维建模
三维地质建模的第一步就是对水平地质各种岩层及地质界面的建立模型。各

种界面包括风化面、卸荷面和地下水位等。例如，在强风化地质面建立模型过程
中，首先要选中剖面线中属性线条各个勘察过程中测明的属性点，然后通过点线
建立三维立体的强风化地质面模型。
（三）建模机制

三维地质建模的基本过程有地形建模、数据仓库、三维剖分、三维建模、模
型分析等。工程的三维地质模型建立完成以后，数据库中授权的项目成员便可以
录入和查询数据录入的相关情况。计算机系统可以对三维地质模型进行数据的后

52
