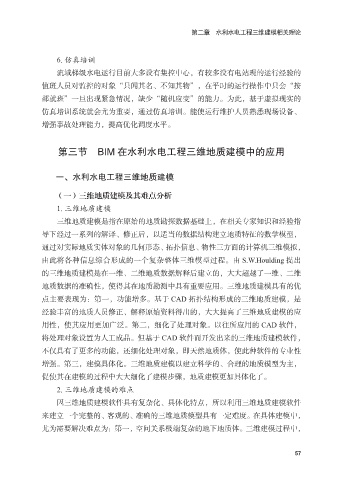

第二章 水利水电工程三维建模相关理论

6. 仿真培训
流域梯级水电运行目前大多设有集控中心，有较多没有电站现的运行经验的
值班人员对监控的对象“只闻其名、不知其物”，在平时的运行操作中只会“按

部就班”一旦出现紧急情况，缺少“随机应变”的能力。为此，基于虚拟现实的
仿真培训系统就会尤为重要，通过仿真培训。能使运行维护人员熟悉现场设备、
增强事故处理能力，提高优化调度水平。

第三节 BIM 在水利水电工程三维地质建模中的应用

一、水利水电工程三维地质建模

（一）三维地质建模及其难点分析
1. 三维地质建模
三维地质建模是指在原始的地质勘探数据基础上，在相关专家知识和经验指

导下经过一系列的解译、修正后，以适当的数据结构建立地质特征的数学模型，
通过对实际地质实体对象的几何形态、拓扑信息、物性三方面的计算机三维模拟，
由此将各种信息综合形成的一个复杂整体三维模型过程。由 S.W.Houlding 提出

的三维地质建模是在一维、二维地质数据解释后建立的，大大超越了一维、二维
地质数据的准确性，使得其在地质勘测中具有重要应用。三维地质建模具有的优
点主要表现为：第一，功能增多。基于 CAD 拓扑结构形成的三维地质建模，是
经验丰富的地质人员修正、解释原始资料得出的，大大提高了三维地质建模的应

用性，使其应用更加广泛。第二，细化了处理对象。以往所应用的 CAD 软件，
将处理对象设置为人工成品。但基于 CAD 软件而开发出来的三维地质建模软件，
不仅具有了更多的功能，还细化处理对象，即天然地质体，使此种软件的专业性

增强。第三，建模具体化。三维地质建模以建立科学的、合理的地质模型为主，
促使其在建模的过程中大大细化了建模步骤，地质建模更加具体化了。
2. 三维地质建模的难点

因三维地质建模软件具有复杂化、具体化特点，所以利用三维地质建模软件
来建立一个完整的、客观的、准确的三维地质模型具有一定难度。在具体建模中，
尤为需要解决难点为：第一，空间关系极端复杂的地下地质体。三维建模过程中，
