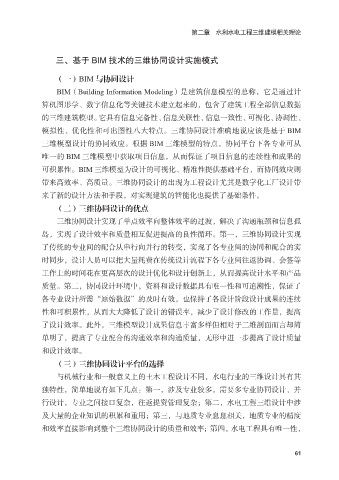

第二章 水利水电工程三维建模相关理论

三、基于 BIM 技术的三维协同设计实施模式

（一）BIM 与协同设计

BIM（Building Information Modeling）是建筑信息模型的总称，它是通过计
算机图形学、数字信息化等关键技术建立起来的，包含了建筑工程全部信息数据
的三维建筑模型。它具有信息完备性、信息关联性、信息一致性、可视化、协调性、
模拟性、优化性和可出图性八大特点。三维协同设计准确地说应该是基于 BIM

三维模型设计的协同效应。根据 BIM 三维模型的特点，协同平台下各专业可从
唯一的 BIM 三维模型中获取项目信息，从而保证了项目信息的连续性和成果的
可积累性。BIM 三维模型为设计的可视化、精准性提供基础平台，而协同效应则

带来高效率、高质量。三维协同设计的出现为工程设计尤其是数字化工厂设计带
来了新的设计方法和手段，对实现建筑的智能化也提供了基础条件。
（二）三维协同设计的优点
三维协同设计实现了单点效率向整体效率的过渡，解决了沟通瓶颈和信息孤

岛，实现了设计效率和质量相互促进提高的良性循环。第一，三维协同设计实现
了传统的专业间的配合从串行向并行的转变，实现了各专业间的协同和配合的实
时同步，设计人员可以把大量耗费在传统设计流程下各专业间往返协调、会签等

工作上的时间花在更高层次的设计优化和设计创新上，从而提高设计水平和产品
质量。第二，协同设计环境中，资料和设计数据具有唯一性和可追溯性，保证了
各专业设计所需“原始数据”的及时有效，也保持了各设计阶段设计成果的连续
性和可积累性，从而大大降低了设计的错误率，减少了设计修改的工作量，提高

了设计效率。此外，三维模型设计成果信息丰富多样但相对于二维剖面而言却简
单明了，提高了专业配合的沟通效率和沟通质量，无形中进一步提高了设计质量
和设计效率。

（三）三维协同设计平台的选择
与机械行业和一般意义上的土木工程设计不同，水电行业的三维设计具有其
独特性，简单地说有如下几点：第一，涉及专业较多，需要多专业协同设计、并

行设计，专业之间接口复杂，往返提资管理复杂；第二，水电工程三维设计中涉
及大量的企业知识的积累和重用；第三，与地质专业息息相关，地质专业的精度
和效率直接影响到整个三维协同设计的质量和效率；第四，水电工程具有唯一性，
