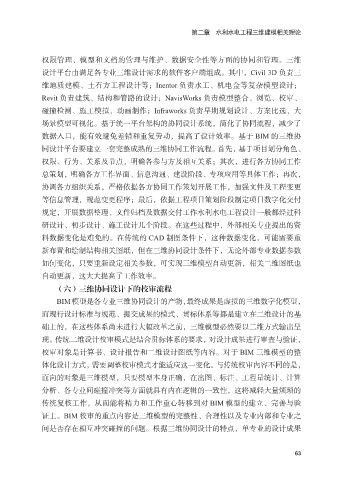

第二章 水利水电工程三维建模相关理论

权限管理、模型和文档的管理与维护、数据安全性等方面的协同和管理。三维
设计平台由满足各专业三维设计需求的软件客户端组成。其中，Civil 3D 负责三
维地质建模、土石方工程设计等；Inentor 负责水工、机电金等复杂模型设计；

Revit 负责建筑、结构和管路的设计；NavisWorks 负责模型整合、浏览、校审、
碰撞检测、施工模拟、动画制作；Infraworks 负责早期规划设计、方案比选、大
场景模型可视化。基于统一平台架构的协同设计系统，简化了协同流程，减少了
数据入口，能有效避免差错和重复劳动，提高了设计效率。基于 BIM 的三维协

同设计平台要建立一套完整成熟的三维协同工作流程。首先，基于项目划分角色、
权限、行为、关系及节点，明确各参与方及相互关系；其次，进行各方协同工作
总策划，明确各方工作界面、信息沟通、建设阶段、专项应用等具体工作；再次，
协调各方组织关系，严格依据各方协同工作策划开展工作，加强文件及工程变更

等信息管理，规范变更程序；最后，依据工程项目策划阶段制定项目数字化交付
规定，开展数据整理、文件归档及数据交付工作水利水电工程设计一般都经过科
研设计、初步设计、施工设计几个阶段。在这些过程中，外部相关专业提出的资
料数据变化是难免的。在传统的 CAD 制图条件下，这种数据变化，可能需要重

新布置和绘制结构相关图纸，但在三维协同设计条件下，无论外部专业数据参数
如何变化，只要重新设定相关参数，可实现三维模型自动更新，相关二维图纸也
自动更新，这大大提高了工作效率。
（六）三维协同设计下的校审流程

BIM模型是各专业三维协同设计的产物，最终成果是虚拟的三维数字化模型，
而现行设计标准与规范、提交成果的模式、贯标体系等都是建立在二维设计的基
础上的，在这些体系尚未进行大幅改革之前，三维模型必然要以二维方式输出呈
现。传统二维设计校审模式是结合贯标体系的要求，对设计成果进行审查与验证，

校审对象是计算书、设计报告和二维设计图纸等内容。对于 BIM 三维模型的整
体化设计方式，需要调整校审模式才能适应这一变化。与传统校审内容不同的是，
面向的对象是三维模型，只要模型本身正确，在出图、标注、工程量统计、计算
分析、各专业间碰撞冲突等方面就具有内在逻辑的一致性，这将减轻大量烦琐的

传统复核工作，从而能将精力和工作重心转移到对 BIM 模型的建立、完善与验
证上。BIM 校审的重点内容是三维模型的完整性、合理性以及专业内部和专业之
间是否存在相互冲突碰撞的问题。根据三维协同设计的特点，单专业的设计成果
