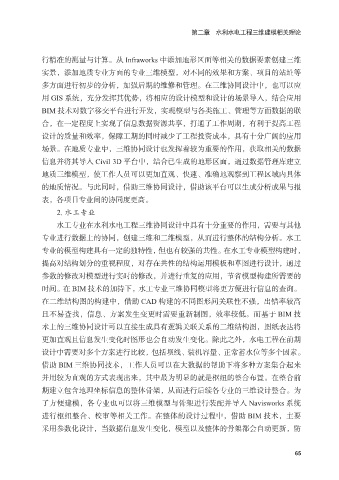

第二章 水利水电工程三维建模相关理论

行精准的测量与计算。从 Infraworks 中添加地形区面等相关的数据要素创建三维
实景，添加地质专业方面的专业三维模型，对不同的效果和方案、项目的站址等
多方面进行初步的分析，加强后期的维修和管理。在三维协同设计中，也可以应

用 GIS 系统，充分发挥其优势，将相应的设计模型和设计的场景导入，结合应用
BIM 技术对数字移交平台进行开发，实现模型与各类施工、管理等方面数据的联
合，在一定程度上实现了信息数据资源共享，打通了工作周期，有利于提高工程
设计的质量和效率，保障工期的同时减少了工程投资成本，具有十分广阔的应用

场景。在地质专业中，三维协同设计也发挥着较为重要的作用，获取相关的数据
信息并将其导入 Civil 3D 平台中，结合已生成的地形区面，通过数据管理库建立
地质三维模型，使工作人员可以更加直观、快速、准确地观察到工程区域内具体
的地质情况。与此同时，借助三维协同设计，借助该平台可以生成分析成果与报

表，各项目专业间的协同度更高。
2. 水工专业
水工专业在水利水电工程三维协同设计中具有十分重要的作用，需要与其他
专业进行数据上的协同，创建三维和二维模型，从而进行整体的结构分析。水工

专业的模型构建具有一定的独特性，但也有较强的共性。在水工专业模型构建时，
提高对结构划分的重视程度，对存在共性的结构运用模板和草图进行设计，通过
参数的修改对模型进行实时的修改，并进行重复的应用，节省模型构建所需要的
时间。在 BIM 技术的加持下，水工专业三维协同模型将更方便进行信息的查询。

在二维结构图的构建中，借助 CAD 构建的不同图形间关联性不强，出错率较高
且不易查找，信息、方案发生变更时需要重新制图，效率较低。而基于 BIM 技
术上的三维协同设计可以直接生成具有逻辑关联关系的二维结构图，图纸表达将
更加直观且信息发生变化时图形也会自动发生变化。除此之外，水电工程在前期

设计中需要对多个方案进行比较，包括坝线、装机容量、正常蓄水位等多个因素。
借助 BIM 三维协同技术，工作人员可以在大数据的帮助下将多种方案集合起来
并用较为直观的方式表现出来，其中最为明显的就是枢纽的整合布置。在整合前
期建立包含地理坐标信息的整体骨架，从而进行后续各专业的三维设计整合。为

了方便建模，各专业也可以将三维模型与骨架进行装配并导入 Navisworks 系统
进行枢纽整合、校审等相关工作。在整体的设计过程中，借助 BIM 技术，主要
采用参数化设计，当数据信息发生变化，模型以及整体的骨架都会自动更新，防
