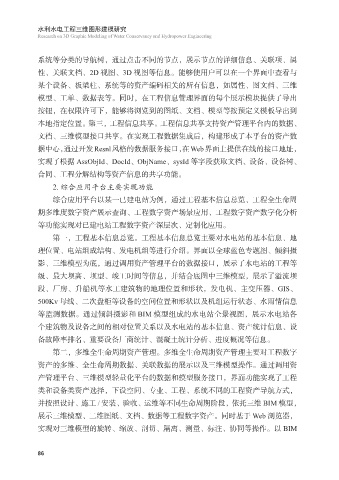

系统等分类的导航树，通过点击不同的节点，展示节点的详细信息、关联项、属
性、关联文档、2D 视图、3D 视图等信息。能够使用户可以在一个界面中查看与
某个设备、板梁柱、系统等的资产编码相关的所有信息，如属性、图文档、三维

模型、工单、数据表等。同时，在工程信息管理界面的每个展示模块提供了导出
按钮，在权限许可下，能够将浏览到的图纸、文档、模型等按预定义模板导出到
本地指定位置。第三，工程信息共享。工程信息共享支持资产管理平台内的数据、
文档、三维模型接口共享。在实现工程数据集成后，构建形成了本平台的资产数

据中心，通过开发Resnl风格的数据服务接口，在Web界面上提供在线的接口地址，
实现了根据 AssObjId、DocId、ObjName、sysId 等字段获取文档、设备、设备树、
合同、工程分解结构等资产信息的共享功能。
2. 综合应用平台主要实现功能

综合应用平台以某一已建电站为例，通过工程基本信息总览、工程全生命周
期多维度数字资产展示查询、工程数字资产场景应用、工程数字资产数字化分析
等功能实现对已建电站工程数字资产深层次、定制化应用。
第一，工程基本信息总览。工程基本信息总览主要对水电站的基本信息、地

理位置、电站组成结构、发电机组等进行介绍。界面以全球蓝色专题图、倾斜摄
影、三维模型为底，通过调用资产管理平台的数据接口，展示了水电站的工程等
级、最大坝高、坝型、竣工时间等信息，并结合底图中三维模型，展示了溢流坝
段、厂房、升船机等水工建筑物的地理位置和形状，发电机、主变压器、GIS、

500Kv 母线、二次盘柜等设备的空间位置和形状以及机组运行状态、水雨情信息
等监测数据。通过倾斜摄影和 BIM 模型组成的水电站全景视图，展示水电站各
个建筑物及设备之间的相对位置关系以及水电站的基本信息、资产统计信息、设
备故障率排名、重要设备厂商统计、混凝土统计分析、进度概况等信息。

第二，多维全生命周期资产管理。多维全生命周期资产管理主要对工程数字
资产的多维、全生命周期数据、关联数据的展示以及三维模型操作。通过调用资
产管理平台、三维模型轻量化平台的数据和模型服务接口，界面功能实现了工程
类和设备类资产选择，下设空间、专业、工程、系统不同的工程资产导航方式，

并按照设计、施工 / 安装、验收、运维等不同生命周期阶段，依托三维 BIM 模型，
展示三维模型、二维图纸、文档、数据等工程数字资产。同时基于 Web 浏览器，
实现对三维模型的旋转、缩放、剖切、隔离、测量、标注、协同等操作。以 BIM
