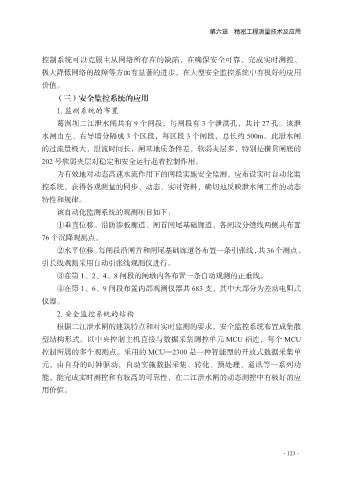

第六章 精密工程测量技术及应用
控制系统可以克服主从网络所存在的缺陷，在确保安全可靠、完成实时测控、
极大降低网络的故障等方面有显著的进步，在大型安全监控系统中有极好的应用
价值。
（三）安全监控系统的应用
1. 监测系统的布置
葛洲坝二江泄水闸共有 9 个闸段，每闸段有 3 个泄洪孔，共计 27 孔。该泄
水闸由左、右导墙分隔成 3 个区段，每区段 3 个闸段，总长约 500m。此泄水闸
的过流量极大，泄流时间长，闸基地质条件差，软弱夹层多，特别是横贯闸底的
202 号软弱夹层对稳定和安全运行起着控制作用。
为有效地对动态高速水流作用下的闸段实施安全监测，应布设实时自动化监
控系统，获得各观测量的同步、动态、实时资料，确切地反映泄水闸工作的动态
特性和规律。
该自动化监测系统的观测项目如下：
①垂直位移。沿防渗板廊道、闸首闸尾基础廊道、各闸段分缝线两侧共布置
76 个沉降观测点。
②水平位移。每闸段沿闸首和闸尾基础廊道各布置一条引张线，共 36 个测点。
引长线观测采用自动引张线观测仪进行。
③在第 1、2、4、8 闸段的闸墩内各布置一条自动观测的正垂线。
④在第 1、6、9 闸段布置内部观测仪器共 683 支，其中大部分为差动电阻式
仪器。
2. 安全监控系统的结构
根据二江泄水闸的建筑特点和对实时监测的要求，安全监控系统布置成集散
型结构形式。以中央控制主机直接与数据采集测控单元 MCU 相连，每个 MCU
控制所属的多个观测点。采用的 MCU—2300 是一种智能型的开放式数据采集单
元，由自身的时钟驱动，自动实施数据采集、转化、预处理、通讯等一系列功
能，能完成实时测控和有较高的可靠性，在二江泄水闸的动态测控中有极好的应
用价值。
·123·
