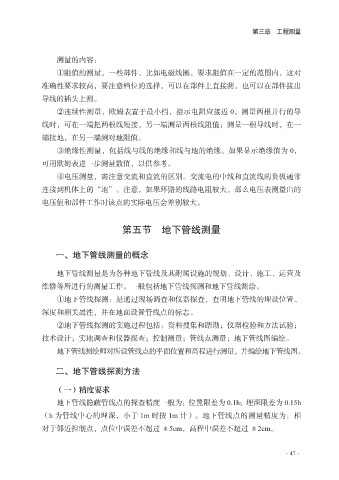

第三章 工程测量

测量的内容：
①阻值的测量，一些部件，比如电磁线圈，要求阻值在一定的范围内，这对
准确性要求较高，要注意档位的选择，可以在部件上直接测，也可以在部件接出

导线的插头上测。
②连续性测量，欧姆表置于最小档，指示电阻应接近 0。测量两根并行的导
线时，可在一端把两根线短接，另一端测量两根线阻值；测量一根导线时，在一

端接地，在另一端测对地阻值。
③绝缘性测量，包括线与线的绝缘和线与地的绝缘。如果显示绝缘值为 0，
可用欧姆表进一步测量数值，以供参考。
④电压测量，需注意交流和直流的区别。交流电的中线和直流线的负极通常

连接到机体上的“地”。注意，如果环路的线路电阻较大，那么电压表测量出的
电压值和部件工作时该点的实际电压会差别较大。

第五节 地下管线测量

一、地下管线测量的概念

地下管线测量是为各种地下管线及其附属设施的规划、设计、施工、运营及
维修等所进行的测量工作。一般包括地下管线探测和地下管线测绘。
①地下管线探测：是通过现场调查和仪器探查，查明地下管线的埋设位置、

深度和相关属性，并在地面设置管线点的标志。
②地下管线探测的实施过程包括：资料搜集和踏勘；仪器检验和方法试验；
技术设计；实地调查和仪器探查；控制测量；管线点测量；地下管线图编绘。

地下管线测绘师对所设管线点的平面位置和高程进行测量，并编绘地下管线图。

二、地下管线探测方法

（一）精度要求
地下管线隐蔽管线点的探查精度一般为：位置限差为 0.1h；埋深限差为 0.15h

（h 为管线中心的埋深，小于 1m 时按 1m 计）。地下管线点的测量精度为：相
对于邻近控制点，点位中误差不超过 ±5cm，高程中误差不超过 ±2cm。
