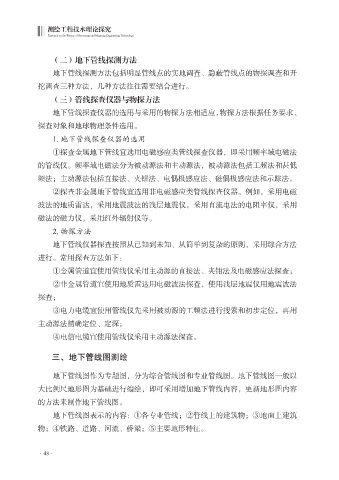

（二）地下管线探测方法
地下管线探测方法包括明显管线点的实地调查、隐蔽管线点的物探调查和开
挖调查三种方法，几种方法往往需要结合进行。

（三）管线探查仪器与物探方法
地下管线探查仪器的选用与采用的物探方法相适应，物探方法根据任务要求、

探查对象和地球物理条件选用。
1. 地下管线探查仪器的选用
①探查金属地下管线宜选用电磁感应类管线探查仪器，即采用频率域电磁法
的管线仪。频率域电磁法分为被动源法和主动源法，被动源法包括工频法和甚低

频法；主动源法包括直接法、夹钳法、电偶极感应法、磁偶极感应法和示踪法。
②探查非金属地下管线宜选用非电磁感应类管线探查仪器。例如，采用电磁

波法的地质雷达，采用地震波法的浅层地震仪，采用直流电法的电阻率仪，采用
磁法的磁力仪，采用红外辐射仪等。
2. 物探方法

地下管线仪器探查按照从已知到未知、从简单到复杂的原则，采用综合方法
进行。常用探查方法如下：
①金属管道宜使用管线仪采用主动源的直接法、夹钳法及电磁感应法探查；

②非金属管道宜使用地质雷达用电磁波法探查，使用浅层地震仪用地震波法
探查；
③电力电缆宜使用管线仪先采用被动源的工频法进行搜索和初步定位，再用

主动源法精确定位、定深；
④电信电缆宜使用管线仪采用主动源法探查。

三、地下管线图测绘

地下管线图作为专题图，分为综合管线图和专业管线图。地下管线图一般以
大比例尺地形图为基础进行编绘，即可采用增加地下管线内容，更新地形图内容
的方法来制作地下管线图。

地下管线图表示的内容：①各专业管线；②管线上的建筑物；③地面上建筑
物；④铁路、道路、河流、桥梁；⑤主要地形特征。
