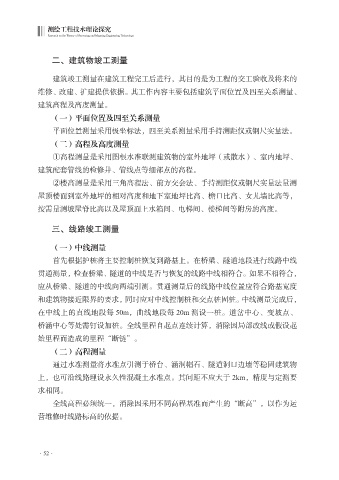

二、建筑物竣工测量
建筑竣工测量在建筑工程完工后进行，其目的是为工程的交工验收及将来的
维修、改建、扩建提供依据。其工作内容主要包括建筑平面位置及四至关系测量、
建筑高程及高度测量。
（一）平面位置及四至关系测量
平面位置测量采用极坐标法，四至关系测量采用手持测距仪或钢尺实量法。
（二）高程及高度测量
①高程测量是采用图根水准联测建筑物的室外地坪（或散水）、室内地坪、
建筑配套管线的检修井、管线点等细部点的高程。
②楼高测量是采用三角高程法、前方交会法、手持测距仪或钢尺实量法量测
屋顶楼面到室外地坪的相对高度和地下室地坪比高、檐口比高、女儿墙比高等，
按需量测坡屋脊比高以及屋顶面上水箱间、电梯间、楼梯间等附房的高度。
三、线路竣工测量
（一）中线测量
首先根据护桩将主要控制桩恢复到路基上。在桥梁、隧道地段进行线路中线
贯通测量，检查桥梁、隧道的中线是否与恢复的线路中线相符合。如果不相符合，
应从桥梁、隧道的中线向两端引测。贯通测量后的线路中线位置应符合路基宽度
和建筑物接近限界的要求，同时应对中线控制桩和交点桩固桩。中线测量完成后，
在中线上的直线地段每 50m，曲线地段每 20m 测设一桩。道岔中心、变坡点、
桥涵中心等处需钉设加桩。全线里程自起点连续计算，消除因局部改线或假设起
始里程而造成的里程“断链”。
（二）高程测量
通过水准测量将水准点引测于桥台、涵洞帽石、隧道洞口边墙等稳固建筑物
上，也可沿线路埋设永久性混凝土水准点。其间距不应大于 2km，精度与定测要
求相同。
全线高程必须统一，消除因采用不同高程基准而产生的“断高”，以作为运
营维修时线路标高的依据。
