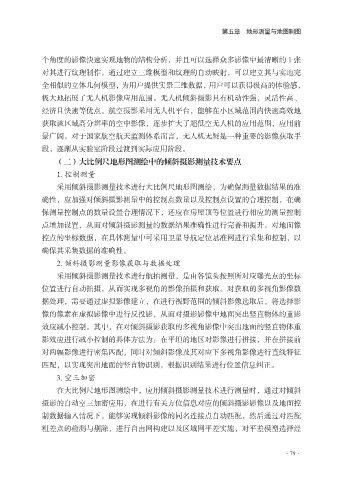

第五章 地形测量与地图制图

个角度的影像快速实现地物的结构分析，并且可以选择众多影像中最清晰的 1 张
对其进行纹理制作。通过建立三维模型和纹理的自动映射，可以建立其与实地完
全相似的立体几何模型，为用户提供实景三维数据，用户可以获得极高的体验感，

极大地拓展了无人机影像应用范围。无人机倾斜摄影具有机动性强，灵活性高、
经济且快速等优点。航空摄影采用无人机平台，能够在小区域范围内快速高效地
获取该区域高分辨率的空中影像，逐步扩大了超低空无人机的应用范围，应用前
景广阔。对于国家航空航天监测体系而言，无人机无疑是一种重要的影像获取手

段，逐渐从实验室阶段过渡到实际应用阶段。
（二）大比例尺地形图测绘中的倾斜摄影测量技术要点
1. 控制测量
采用倾斜摄影测量技术进行大比例尺地形图测绘，为确保测量数据结果的准

确性，应加强对倾斜摄影测量中的控制点数量以及控制点设置的合理控制，在确
保测量控制点的数量设置合理情况下，还应在房屋顶等位置进行相应的测量控制
点增加设置，从而对倾斜摄影测量的数据结果准确性进行完善和提升。对地面像
控点的坐标数据，在具体测量中可采用卫星导航定位基准网进行采集和控制，以

确保其采集数据的准确性。
2. 倾斜摄影测量影像获取与数据处理
采用倾斜摄影测量技术进行航拍测量，是由各镜头按照所对应曝光点的坐标
位置进行自动拍摄，从而实现多视角的影像拍摄和获取。对获取的多视角影像数

据处理，需要通过虚拟影像建立，在进行视野范围的倾斜影像选取后，将选择影
像的像素在虚拟影像中进行反投影，从而对摄影影像中地面突出竖直物体的重影
效应减小控制。其中，在对倾斜摄影获取的多视角影像中突出地面的竖直物体重
影效应进行减小控制的具体方法为：在平坦的地区对影像进行拼接，并在拼接前

对两幅影像进行密集匹配，同时对倾斜影像及其对应下多视角影像进行直线特征
匹配，以实现突出地面的竖直物识别，根据识别结果进行位置信息纠正。
3. 空三加密
在大比例尺地形图测绘中，应用倾斜摄影测量技术进行测量时，通过对倾斜

摄影的自动空三加密应用，在进行有关方位信息对应的倾斜摄影影像以及地面控
制数据输入情况下，能够实现倾斜影像的同名连接点自动匹配，然后通过对匹配
粗差点的检测与剔除，进行自由网构建以及区域网平差实施，对平差模型选择经

·79·
